Doppie Flange a Saldare di Testa Oleo Tecnica

Descrizione

Caratteristiche Costruttive e Dimensioni

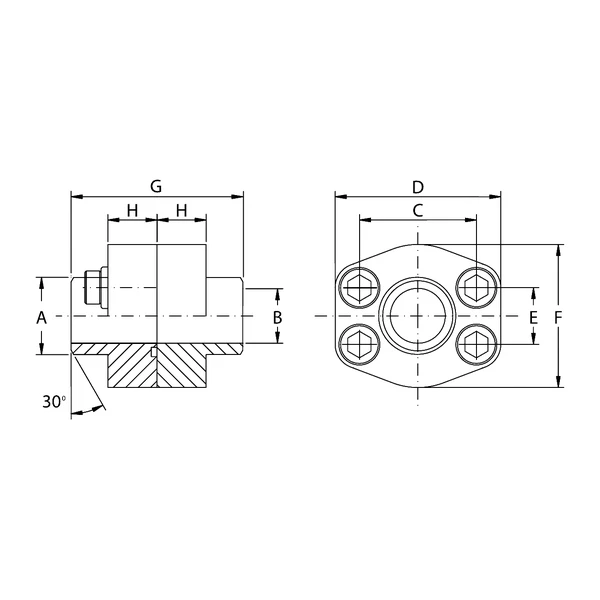

Le Doppie Flange a Saldare di Testa Oleo Tecnica rappresentano una soluzione robusta e affidabile per il collegamento di tubazioni rigide all’interno di impianti oleodinamici ad alte prestazioni. Il design costruttivo di queste flange prevede un profilo con angolo di smusso a 30°, ottimizzato per facilitare la saldatura di testa e garantire la massima penetrazione e tenuta strutturale del giunto.

Questi componenti sono stati progettati per essere perfettamente compatibili con tubazioni aventi spessori specifici, in particolare coprendo le schedule SCH.80, SCH.160 e SCH.XXS. In fase di installazione e selezione, è strettamente necessario verificare sempre che le quote dimensionali “A” e “B” della flangia corrispondano esattamente alla schedula del tubo in uso, al fine di evitare disallineamenti e garantire la corretta fluidodinamica del sistema.

Pressione di Esercizio e Serie Disponibili

L’offerta si divide in due categorie principali per rispondere a diversi requisiti di carico: la Serie 3000 e la Serie 6000.

La Serie 3000 copre grandezze che vanno da 1/2″ fino a 5″. La pressione di esercizio massima raccomandata (riferita alla SCH.80) per questa serie parte da 345 Kg/cm² per le grandezze inferiori, scalando progressivamente fino a 34 Kg/cm² per le varianti da 3″1/2, 4″ e 5″.

La Serie 6000, concepita per i circuiti a pressione più elevata, è disponibile per grandezze da 1/2″ a 3″. In questo caso, le pressioni di esercizio massime raccomandate raggiungono i 414 Kg/cm² per i diametri più piccoli, assestandosi a 200 Kg/cm² per il modello da 3″.

È imperativo specificare che la pressione di esercizio raccomandata a catalogo si basa sulla flangia stessa: la massima pressione di lavoro effettiva dell’intero sistema è determinata dallo spessore e dal tipo di materiale (qualità dell’acciaio) del tubo utilizzato.

Materiali e Designazione per Ordine

Le Doppie Flange a Saldare di Testa Oleo Tecnica sono fornite in configurazione completa, che include la flangia, la controflangia e il set di viti. I materiali costruttivi del corpo flangia disponibili sono l’acciaio al carbonio S355 e l’acciaio inossidabile AISI 316L, garantendo opzioni per ambienti standard o ad alta corrosività.

In fase di ordine, la designazione varia a seconda del materiale e della tipologia di viteria richiesta (metrica o UNC). Le famiglie di prodotto si identificano come segue:

• Per l’acciaio S355 con viti metriche la sigla è DFS…STM, mentre con viti UNC è DFS…STU.
• Per l’acciaio AISI 316L con viti metriche la sigla è DFX…STM, mentre con viti UNC è DFX…STU.

Nota tecnica fondamentale: i set di viti metriche e i set di viti UNC forniti a corredo sono disponibili esclusivamente in acciaio al carbonio, indipendentemente dal materiale scelto per il corpo della flangia.

Tabella tecnica riepilogativa delle caratteristiche principali Doppie Flange a Saldare di Testa Oleo Tecnica

Codici prodotto
