Flange 90° Filettate Metriche con Attacco DIN 3901-3902 Oleo Tecnica

Descrizione

Specifiche Tecniche e Pressioni di Esercizio

Le Flange 90° Filettate Metriche con Attacco DIN 3901-3902 Oleo Tecnica rappresentano una soluzione strutturale avanzata per la realizzazione di connessioni ad angolo retto in impianti oleodinamici sottoposti a pressioni elevate. La gamma è rigorosamente strutturata in due varianti principali per rispondere a diversi requisiti operativi: la Serie 3000 e la Serie 6000.

La Serie 3000 gestisce pressioni massime di esercizio raccomandate variabili in base alla grandezza del componente. Nello specifico, per le grandezze da 1/2″, 3/4″ e 1″, la pressione massima raggiunge i 345 Kg/cm². Per la grandezza 1″1/4, il limite di esercizio scende a 276 Kg/cm², mentre per la grandezza da 1″1/2 si attesta a 207 Kg/cm².

La Serie 6000, progettata per applicazioni più gravose, garantisce invece una pressione massima di esercizio costante di 414 Kg/cm² su tutte le grandezze disponibili (da 1/2″ a 1″1/2, inclusa la variante 1″1/4 L13).

Caratteristiche Costruttive e Dimensionali

Il design costruttivo delle flange prevede una configurazione a 90 gradi dotata di filettatura metrica di alta precisione. I passi metrici variano da un minimo di M22x1,5 (per la grandezza 1/2″ della Serie 3000) fino a un massimo di M52x2, utilizzato sia per le grandezze maggiori della Serie 3000 che per molteplici configurazioni della Serie 6000.

Il peso dei singoli elementi varia da un minimo di 0,25 Kg per il modello più piccolo (AFS08090E), fino a un massimo di 2,75 Kg per la flangia da 1″1/2 della Serie 6000 (AFS40590E), riflettendo l’importante spessore e la robustezza costruttiva dei modelli destinati alle altissime pressioni.

Materiali, Sistemi di Fissaggio e Tenuta

Per garantire massima affidabilità strutturale in diversi ambienti industriali, le Flange 90° Filettate Metriche con Attacco DIN 3901-3902 Oleo Tecnica sono prodotte in due varianti materiche: acciaio al carbonio (S355) e acciaio inossidabile (AISI 316L).

Il sistema di tenuta è assicurato dall’utilizzo di specifici O-ring compatibili. A seconda della grandezza della flangia, i tipi di O-ring impiegati sono codificati come 4075, 4100, 4131, 4150 e 4187.

Per il fissaggio, l’utente può optare per set comprendenti viti metriche (da M8 a M16) oppure viti in formato UNC (da 5/16″ a 5/8″). Un vincolo tecnico importante da considerare in fase di progettazione è che i set di viti UNC sono resi disponibili dal produttore esclusivamente per le flange realizzate in acciaio al carbonio S355. Tutte le configurazioni di fissaggio complete includono sempre rondelle di tipo grower.

Designazione per la Formulazione degli Ordini

Il sistema di codifica dei componenti facilita l’esatta identificazione delle configurazioni. I codici radice differenziano il materiale (AFS per S355; AFX per AISI 316L), mentre i suffissi definiscono la completezza della fornitura:

• …90E: Identifica la sola flangia (senza elementi di fissaggio).
• …90EM: Indica la flangia fornita completa di viti metriche, rondelle grower e O-ring.
• …90EU: Indica la flangia completa di viti UNC, rondelle grower e O-ring (limitatamente al materiale S355).

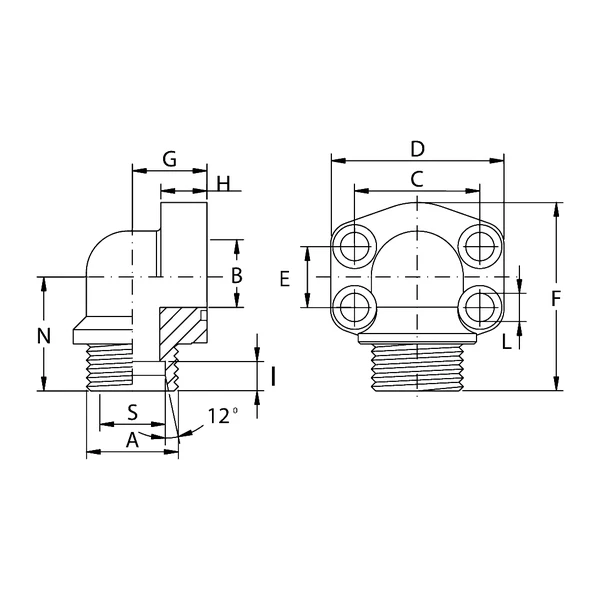

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange 90° Filettate Metriche con Attacco DIN 3901-3902 Oleo Tecnica

Codici prodotto
