Flange a 90° a Saldare di Tasca Tubo Metrico Oleo Tecnica

Descrizione

Le Flange a 90° a Saldare di Tasca Tubo Metrico Oleo Tecnica rappresentano una soluzione di giunzione fondamentale per i circuiti oleodinamici ad alta pressione. Questa tipologia di raccordo garantisce una connessione sicura e priva di perdite per tubazioni metriche, supportando le severe sollecitazioni tipiche dei sistemi idraulici. Per rispondere a diverse esigenze applicative e di compatibilità con i fluidi, le flange sono realizzate in due tipologie di materiali. L’acciaio al carbonio S355 è impiegato per applicazioni standard, mentre l’acciaio inossidabile AISI 316L è indicato per ambienti operativi corrosivi o per settori che richiedono massimi standard di inossidabilità.

Specifiche di Pressione e Serie Disponibili

La gamma dimensionale comprende grandezze da 1/2″ fino a 1″1/2 e si suddivide in due categorie principali in base alle specifiche di resistenza alla pressione idraulica:

• Serie 3000: Progettata per pressioni di esercizio massime raccomandate pari a 345 Kg/cm2 per le grandezze da 1/2″, 3/4″ e 1″. La grandezza da 1″1/4 è testata per supportare fino a 276 Kg/cm2, mentre la dimensione da 1″1/2 raggiunge i 207 Kg/cm2.
• Serie 6000: Destinata a circuiti che richiedono specifiche di altissima pressione. Supporta fino a 414 Kg/cm2 per le grandezze da 1/2″, 3/4″ e 1″. Le grandezze da 1″1/4 garantiscono una tenuta massima di 276 Kg/cm2 (disponibili con varianti per viti M12 o M14), mentre la dimensione massima da 1″1/2 opera in sicurezza fino a 320 Kg/cm2.

È essenziale specificare in fase di progettazione che la pressione di esercizio massima raccomandata indicata a catalogo si basa esclusivamente sulle specifiche strutturali della flangia. La massima pressione di lavoro effettiva dell’intero sistema oleodinamico sarà invece determinata dallo spessore del tubo utilizzato e dalla qualità dell’acciaio del tubo stesso.

Pesi e Componenti di Tenuta

I pesi dei componenti variano in modo incrementale per soddisfare le necessità dei progettisti in termini di dimensionamento strutturale. Si parte da 0,28 Kg per i modelli da 1/2″ di entrambe le serie (utilizzando O-ring tipo 4075), fino a raggiungere 1,18 Kg per la flangia da 1″1/2 della Serie 3000 e 2,75 Kg per l’analoga misura della Serie 6000 (entrambe equipaggiate con O-ring tipo 4187). Le grandezze intermedie da 3/4″, 1″ e 1″1/4 impiegano rispettivamente guarnizioni O-ring tipo 4100, 4131 e 4150.

Opzioni di Fornitura e Designazione

Per massimizzare la flessibilità di installazione, le flange possono essere ordinate in diverse configurazioni. Il componente base (solo flangia) è identificato dalle sigle AFS…90SA (per il materiale S355) o AFX…90SA (per il materiale AISI 316L).
Per assemblaggi rapidi e completi, i raccordi sono disponibili comprensivi di elementi di fissaggio e tenuta:

• Flangia completa di viti metriche, rondelle grower e O-ring (Designazione con suffisso “…M”).
• Flangia completa di viti UNC, rondelle grower e O-ring (Designazione con suffisso “…U”).

Si fa nota esplicita che il set di viti UNC per questi assemblaggi è reso disponibile dal produttore esclusivamente in acciaio al carbonio.

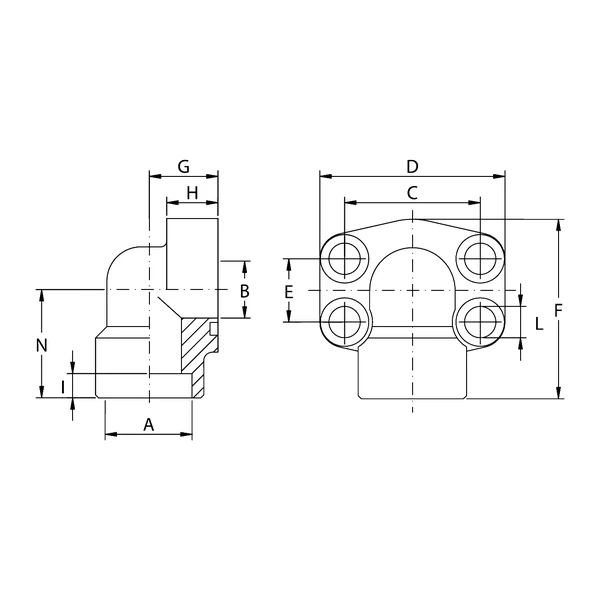

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange a 90° a Saldare di Tasca Tubo Metrico Oleo Tecnica
