Flange a 90° a Saldare di Testa Oleo Tecnica

Descrizione

Caratteristiche Costruttive e Materiali

Le Flange a 90° a Saldare di Testa Oleo Tecnica sono componenti progettati per garantire l’integrità strutturale e la massima tenuta fluidodinamica nei circuiti oleodinamici ad alta pressione. La struttura del componente viene ricavata interamente da barra, una lavorazione che assicura una densità del materiale e una resistenza meccanica superiori. Il materiale specificamente impiegato per la realizzazione di questi particolari è l’acciaio S355, una lega altamente performante che supporta carichi gravosi. L’angolo di smusso per l’accoppiamento a saldare è rigorosamente calibrato a 45 gradi, garantendo una penetrazione ottimale del cordone di saldatura.

Designazioni e Configurazione per l’Ordine

Per semplificare le operazioni di approvvigionamento, LTH Oleotecnica prevede tre distinte nomenclature per l’ordinazione, in base al livello di completezza richiesto. Il codice base, identificato dal prefisso “AFS…90ST”, prevede la fornitura della sola flangia. La seconda opzione (“AFS…90STM”) identifica un kit completo per il montaggio, comprensivo della flangia, delle relative viti metriche, delle rondelle di sicurezza tipo grower e dell’O-ring. La terza configurazione (“AFS…90STU”) fornisce gli stessi accessori ma adotta viti in pollici di tipo UNC. È fondamentale specificare che il set di viti UNC è disponibile esclusivamente in acciaio al carbonio e che per le versioni ricavate da barra la viteria potrebbe non essere disponibile.

Specifiche Tecniche Serie 3000 e Serie 6000

L’offerta si articola su due serie dimensionali e pressorie. La Serie 3000 è strutturata per operare con pressioni di esercizio massime raccomandate che variano da 172 Kg/cm (per i formati più grandi da 2″1/2) fino a 345 Kg/cm (per le flange da 3/4″ e 1″). I pesi per questa classe vanno da 0,65 Kg fino a un massimo di 5,7 Kg. La Serie 6000, sviluppata per circuiti ad altissima pressione, eleva le performance garantendo una tenuta operativa da 320 Kg/cm (sulla taglia 1″1/2) fino a 414 Kg/cm (sulla taglia 3/4″). La viteria di fissaggio prevede l’impiego di bulloni metrici da M10 a M16, abbinati a specifici O-ring (es. tipo 3100, 4100, 4187, fino al 4275) per sigillare l’accoppiamento.

Pressione di Esercizio e Dimensionamento del Sistema

Un parametro tecnico essenziale per la sicurezza riguarda la classificazione della pressione. I valori di pressione massima di esercizio raccomandata (da 172 a 414 Kg/cm) forniti nella documentazione si basano esclusivamente sulle capacità di tenuta della flangia. Tuttavia, in fase di progettazione, è necessario considerare che la massima pressione di lavoro effettiva dell’intero sistema è determinata dallo spessore strutturale e dalla qualità dell’acciaio del tubo utilizzato per l’accoppiamento.

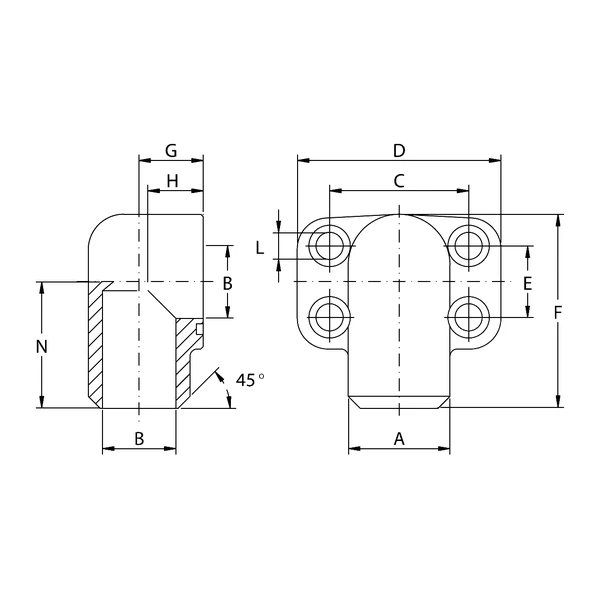

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange a 90° a Saldare di Testa Oleo Tecnica.

Codici prodotto
