Flange a 90° a Tenuta Conica a 60° Filettate Gas Oleo Tecnica

Descrizione

Caratteristiche Costruttive e Funzionali

Le Flange a 90° a Tenuta Conica a 60° Filettate Gas Oleo Tecnica sono componenti idraulici progettati per garantire la massima affidabilità nelle connessioni di circuiti soggetti a pressioni elevate. La struttura a 90 gradi con tenuta conica a 60 gradi, abbinata alla filettatura GAS (BSP thread), permette un alloggiamento preciso e una tenuta meccanica ed ermetica ottimale. I componenti sono progettati per l’installazione in impianti oleodinamici complessi, fornendo diverse grandezze che spaziano da 1/2″ fino a 1″1/2, coprendo così un’ampia gamma di esigenze di portata e dimensionamento delle tubazioni.

Serie e Pressioni di Esercizio

La fornitura prevede la suddivisione in due principali categorie di pressione, progettate per rispondere a diversi carichi di lavoro:

• Serie 3000: Offre una pressione massima di esercizio raccomandata variabile in base alla grandezza. Nello specifico, garantisce 345 Kg/cm² per le grandezze 1/2″, 3/4″ e 1″. La pressione massima scende a 276 Kg/cm² per la grandezza 1″1/4 e a 207 Kg/cm² per la grandezza 1″1/2.
• Serie 6000: Progettata per resistere a sollecitazioni nettamente superiori, questa serie mantiene una pressione massima di esercizio raccomandata costante di 414 Kg/cm² su tutte le grandezze disponibili, dalla 1/2″ fino alla 1″1/2.

Materiali e Designazioni di Ordine

Le Flange a 90° a Tenuta Conica a 60° Filettate Gas Oleo Tecnica sono realizzate in due tipologie di materiali costruttivi per adattarsi alle specifiche condizioni ambientali e chimiche del circuito:

• S355: Acciaio al carbonio, indicato dai prefissi “AFS” nella designazione di ordine.
• AISI 316L: Acciaio inossidabile, per applicazioni che richiedono elevata resistenza alla corrosione, indicato dai prefissi “AFX”.

Il sistema di ordinazione è altamente modulabile. I componenti possono essere richiesti come “Solo flangia” (desinenza 90B), oppure completi di set di fissaggio e tenuta. Le opzioni complete includono flangia dotata di viti metriche, rondelle tipo grower e O-Ring (desinenza 90BM) oppure con viti UNC, rondelle grower e O-Ring (desinenza 90BU). È importante notare che i set completi di viti UNC sono resi disponibili dal produttore esclusivamente in acciaio al carbonio.

Specifiche di Montaggio, Viteria e Guarnizioni

Il montaggio è supportato da una gamma diversificata di viti e O-Ring a seconda della serie e della dimensione. Gli O-Ring impiegati seguono standard specifici (tipi 4075, 4100, 4131, 4150, e 4187). Per il bloccaggio, la Serie 3000 impiega viti metriche che variano da M8x30 fino a M12x35 (e UNC da 5/16″x1″1/4 a 1/2″x1″3/4). La Serie 6000 richiede viteria maggiorata per gestire le pressioni più alte, con viti metriche da M8x30 fino a M16x55 e UNC corrispondenti, che si traducono anche in un aumento del peso complessivo della flangia, il quale spazia dai 0,25 Kg della versione più piccola (Serie 3000) fino ai 2,75 Kg del modello 1″1/2 per la Serie 6000.

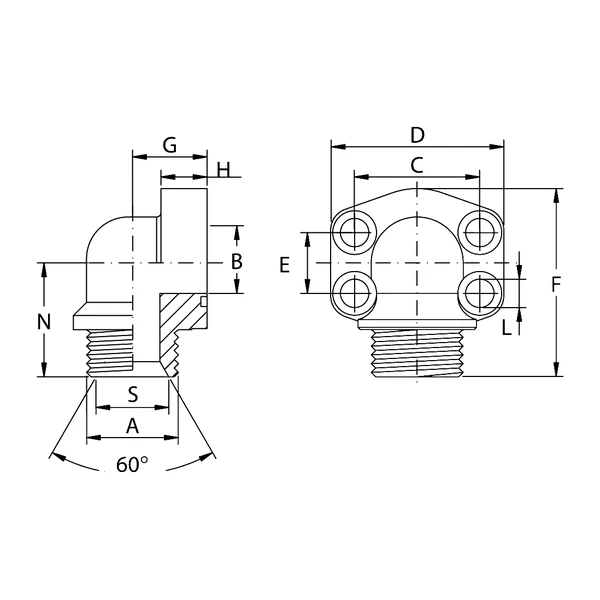

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange a 90° a Tenuta Conica a 60° Filettate Gas Oleo Tecnica.
