Flange Cetop a 90° Oleo Tecnica

Le Flange Cetop a 90° Oleo Tecnica offrono connessioni sicure per impianti oleodinamici ad alta pressione. Disponibili nelle Serie 250 e 400, garantiscono una tenuta ottimale per pressioni massime raccomandate fino a 250 o 400 Bar. Realizzate in materiali S355 e AISI316L, coprono grandezze da 3/8″ a 4″. La pressione operativa effettiva del sistema dipende dallo spessore e dal materiale del tubo. I codici prodotto disponibili sono (per l’AISI316L inserire la X, es. CETX…): CET38ST90250, CET12ST90250, CET34ST90250, CET1ST90250, CET114ST90250, CET112ST90250, CET2ST90250, CET212ST90250, CET3ST90250, CET4ST90250, CET38ST90400, CET12ST90400, CET34ST90400, CET1ST90400, CET114ST90400, CET112ST90400, CET2ST90400, CET212ST90400, CET3ST90400, CET4ST90400.

Download

Catalogs and technical documentation

Flange Cetop a 90° Oleo Tecnica

Descrizione

Caratteristiche Costruttive e Materiali

Le Flange Cetop a 90° Oleo Tecnica sono progettate per assicurare massima affidabilità nei sistemi di connessione idraulica. Questi componenti sono prodotti in due distinte varianti di materiale, al fine di adattarsi a molteplici condizioni ambientali e requisiti industriali. La configurazione standard prevede l’utilizzo di acciaio S355, un materiale robusto e durevole, identificabile nei codici d’ordine attraverso la sigla CET…ST90…. Per le applicazioni che richiedono specifiche superiori di resistenza alla corrosione, è disponibile la versione in acciaio inossidabile AISI316L, che si distingue per l’inserimento della lettera “X” all’interno della nomenclatura del codice d’ordine (CETX…ST90…).

Specifiche di Pressione e Range Operativo

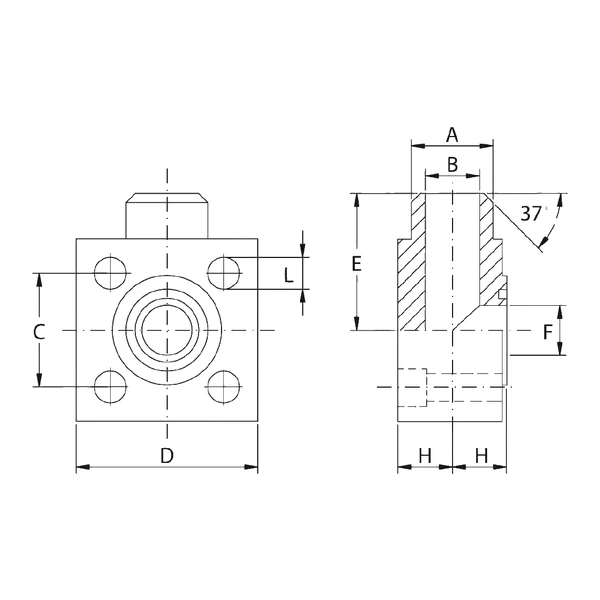

Il portafoglio prodotti si articola in due serie principali, classificate rigorosamente in base alla pressione massima di esercizio raccomandata: la Serie 250, che supporta carichi fino a 250 Bar, e la Serie 400, progettata per operare in assoluta sicurezza fino a 400 Bar. È fondamentale specificare che la pressione massima raccomandata indicata si riferisce esclusivamente alla tenuta e alla solidità strutturale della flangia. La massima pressione di lavoro effettiva dell’intero sistema oleodinamico è determinata congiuntamente dallo spessore delle pareti e dalla qualità dell’acciaio del tubo utilizzato per l’accoppiamento idraulico. Il profilo di connessione di queste flange è caratterizzato da un angolo tecnico di 37°, concepito per l’ottimizzazione del flusso e della tenuta.

Dimensioni, Grandezze e Variazioni Strutturali

Le Flange Cetop a 90° coprono un ampio spettro dimensionale, garantendo una totale scalabilità per la progettazione degli impianti. Le grandezze nominali disponibili partono da un minimo di 3/8″, passando attraverso diametri di 1/2″, 3/4″, 1″, 1″1/4, 1″1/2, 2″, 2″1/2 e 3″, per raggiungere la dimensione massima di 4″. L’analisi dimensionale evidenzia una progettazione ingegneristica sapientemente ottimizzata in base ai carichi di pressione operativi. A parità di grandezza nominale, i modelli della Serie 400 presentano variazioni dimensionali necessarie per incrementare lo spessore e la massa del componente e resistere alle altissime pressioni. Conseguentemente, il peso del prodotto varia da un minimo di 0,24 kg per le versioni compatte da 3/8″, fino ad arrivare a 18,50 kg per la flangia da 4″ della Serie 250, e 19,90 kg per il corrispondente e massiccio modello da 4″ della Serie 400.

Componenti di Serraggio e Sistema di Tenuta (O-Ring)

L’installazione corretta e sicura richiede l’impiego di specifiche viti a filettatura metrica di serraggio. Le dimensioni delle viterie aumentano in modo direttamente proporzionale alla grandezza del componente: si parte da viti M6x30 per i formati più piccoli (3/8″), per arrivare a imponenti viti M24x160 per le grandezze industriali da 4″. Per assicurare un isolamento idraulico perfetto e la totale assenza di trafilamenti, ogni grandezza è associata a uno specifico tipo di guarnizione O-Ring. Le guarnizioni coprono l’intero range costruttivo: i modelli partono dal codice 3068, progrediscono in serie per culminare con le referenze 4387 e 6350. Questa esatta corrispondenza tra dimensioni fisiche, tiranti metrici ed elementi di tenuta garantisce massime prestazioni dinamiche e un’assoluta costanza di rendimento dell’intero impianto oleodinamico, riducendo al minimo le dispersioni di carico.

Tabella tecnica riepilogativa delle caratteristiche principali Flange Cetop a 90° Oleo Tecnica

Caratteristica Valore
Pressione max di esercizio raccomandata 250 Bar (Serie 250) / 400 Bar (Serie 400)
Grandezze nominali disponibili Da 3/8″ a 4″
Materiale Base Acciaio S355 (Sigla CET…ST90…)
Materiale Anticorrosione Acciaio Inox AISI316L (Sigla CETX…ST90…)
Angolo di connessione 37°
Viti Metriche Compatibili Da M6x30 a M24x160
Range di peso del componente Da 0,24 kg a 19,90 kg

Codici prodotto

Serie (Bar) Grandezza Codice (S355) Codice (AISI316L) Viti Metriche Tipo O-Ring Peso (kg)
250 3/8″ CET38ST90250 CETX38ST90250 M6x30 3068 0,24
250 1/2″ CET12ST90250 CETX12ST90250 M8x40 4075 0,40
250 3/4″ CET34ST90250 CETX34ST90250 M8x45 4100 0,57
250 1″ CET1ST90250 CETX1ST90250 M10x55 4131 1,21
250 1″1/4 CET114ST90250 CETX114ST90250 M12x70 4150 1,92
250 1″1/2 CET112ST90250 CETX112ST90250 M14x80 4187 2,84
250 2″ CET2ST90250 CETX2ST90250 M16x100 4225 4,75
250 2″1/2 CET212ST90250 CETX212ST90250 M20x120 4275 8,67
250 3″ CET3ST90250 CETX3ST90250 M20x140 4337 14,51
250 4″ CET4ST90250 CETX4ST90250 M24x160 4387 18,50
400 3/8″ CET38ST90400 CETX38ST90400 M6x30 3068 0,24
400 1/2″ CET12ST90400 CETX12ST90400 M8x40 4075 0,40
400 3/4″ CET34ST90400 CETX34ST90400 M8x45 4100 0,59
400 1″ CET1ST90400 CETX1ST90400 M10x55 4131 1,25
400 1″1/4 CET114ST90400 CETX114ST90400 M12x70 4150 2,00
400 1″1/2 CET112ST90400 CETX112ST90400 M14x80 4187 2,86
400 2″ CET2ST90400 CETX2ST90400 M16x100 4225 4,83
400 2″1/2 CET212ST90400 CETX212ST90400 M20x120 6275 8,58
400 3″ CET3ST90400 CETX3ST90400 M20x140 6300 14,51
400 4″ CET4ST90400 CETX4ST90400 M24x160 6350 19,90
