Flange Cieche Oleo Tecnica

Descrizione

Le Flange Cieche Oleo Tecnica sono progettate per garantire l’isolamento strutturale e la chiusura ermetica nei circuiti oleodinamici industriali ad alta pressione. Il catalogo si articola in due linee dimensionali e prestazionali distinte. La Serie 3000 offre una pressione massima di esercizio raccomandata che varia in funzione della grandezza della flangia stessa: per i diametri minori, compresi tra 1/2″ e 1″, la tenuta è garantita fino a 345 Kg/cm2. All’aumentare della dimensione nominale, la pressione massima di progetto supportata si riduce gradualmente, passando a 276 Kg/cm2 per la misura da 1″1/4, 207 Kg/cm2 per i modelli da 1″1/2 e 2″, fino a stabilizzarsi a 34 Kg/cm2 per le grandezze massime da 3″1/2 a 5″. Al contrario, la Serie 6000 è ingegnerizzata per applicazioni heavy-duty continue, assicurando una pressione di esercizio raccomandata costante di 414 Kg/cm2 per tutte le grandezze a catalogo, che spaziano da 1/2″ fino a 3″.

Materiali di Costruzione e Designazione

Per rispondere in maniera puntuale a diverse esigenze ambientali e operative, queste flange sono rese disponibili dal produttore in due varianti di materiale: l’acciaio al carbonio S355 e l’acciaio inossidabile AISI 316L. In fase di configurazione e ordinazione, il materiale è identificato in modo inequivocabile dal codice base: il prefisso standard “AFC” indica i componenti realizzati in acciaio S355, mentre il prefisso “AFCX” designa la variante ad alta resistenza alla corrosione in AISI 316L.

Configurazione Kit e Dettagli Sistemi di Fissaggio

Le flange cieche possono essere fornite in configurazione “solo flangia” oppure corredate di kit di installazione completi, che includono le viti di serraggio, le rondelle tipo grower e la guarnizione O-ring. I kit completi sono specificati aggiungendo un suffisso dedicato al codice base: la lettera “M” per l’equipaggiamento con viti metriche e la lettera “U” per le viti con filettatura UNC. È fondamentale notare alcune restrizioni tecniche tassative indicate a catalogo: i set di viti UNC sono disponibili esclusivamente in acciaio al carbonio. Inoltre, per le grandezze specifiche della Serie 6000 modello AFC507 (2″1/2) e modello AFC508 (3″), i set di viti di fissaggio forniti sono unicamente di tipo metrico e realizzati in acciaio al carbonio.

Dimensioni, Pesi e O-ring di Tenuta

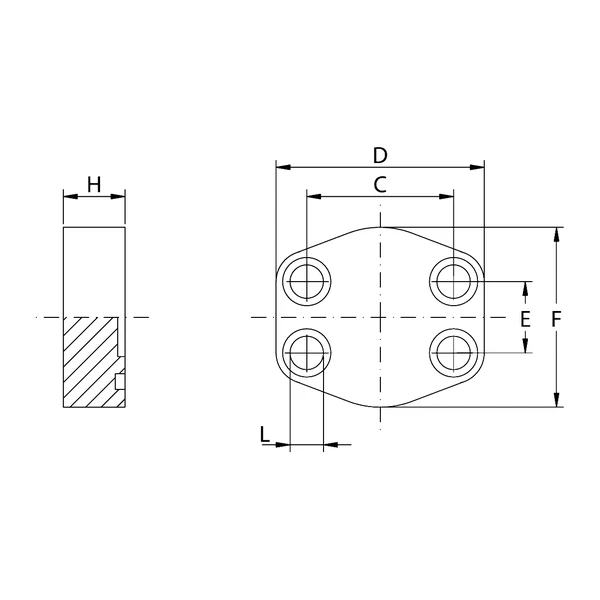

Il dimensionamento offerto copre un ampio spettro di esigenze di piping d’impianto. La Serie 3000 include undici grandezze che partono da 1/2″ (con un peso contenuto di 0,24 Kg) per arrivare fino all’imponente flangia da 5″ (con un peso di 4,00 Kg). La guarnizione O-ring di tenuta compatibile per questa serie varia dal tipo 4075 per le grandezze minime fino al tipo 4537 per quelle massime. La Serie 6000, caratterizzata da spessori costruttivi maggiorati per tollerare carichi pressori superiori, parte analogamente da 1/2″ (0,24 Kg) per arrivare ai 3″ di diametro del modello AFC508. Quest’ultimo componente raggiunge un peso complessivo di 11,8 Kg per garantire la massima integrità strutturale e l’assenza di deformazioni a 414 Kg/cm2. Le sedi O-ring per l’intera Serie 6000 ospitano guarnizioni dal tipo 4075 al 4337, assicurando un accoppiamento statico perfetto in ogni condizione di carico idraulico.

Tabella tecnica riepilogativa delle caratteristiche principali Flange Cieche Oleo Tecnica

Codici prodotto
