Descrizione

Specifiche Costruttive e Pressioni di Esercizio

Le Flange Filettate Gas prodotte da Oleo Tecnica si suddividono in due macro-categorie fondamentali: la Serie 3000 e la Serie 6000, entrambe progettate per rispondere a severe esigenze di tenuta nei circuiti oleodinamici. Tutte le varianti a catalogo adottano una filettatura interna di tipo GAS (BSP), assicurando una connessione standardizzata e affidabile con i raccordi dell’impianto.

Analizzando la Serie 3000, la pressione massima di esercizio raccomandata è inversamente proporzionale alla grandezza nominale della flangia. I modelli compatti da 1/2″ e 3/4″ raggiungono una tenuta di 345 Kg/cm². Aumentando il diametro, la pressione gestibile varia: le grandezze da 1″1/4 supportano fino a 276 Kg/cm², i formati da 1″1/2 e 2″ si assestano a 207 Kg/cm², passando a 172 Kg/cm² per i modelli da 2″1/2, e 138 Kg/cm² per i 3″, sino ad arrivare a 34 Kg/cm² per le flange di maggiori dimensioni (3″1/2, 4″ e 5″).

La Serie 6000, ingegnerizzata per applicazioni idrauliche gravose ad altissima pressione, garantisce invece una tenuta costante di 414 Kg/cm² su tutte le grandezze disponibili, con dimensioni che spaziano da 1/2″ fino a 3″.

Materiali e Rese Prestazionali

Per adattarsi sia ad ambienti operativi standard che a contesti altamente corrosivi, le Flange Filettate Gas Oleo Tecnica vengono lavorate utilizzando due leghe metalliche specifiche. L’esecuzione standard fa affidamento sull’acciaio al carbonio S355, eccellente per la maggior parte delle applicazioni industriali pesanti. Qualora l’applicazione richieda una superiore resistenza chimica e all’ossidazione, l’intera gamma è realizzabile su richiesta in acciaio inossidabile AISI 316L.

Designazione per Ordine e Kit di Montaggio

L’architettura del sistema di codifica permette una rapida configurazione della fornitura per il reparto acquisti. Il prefisso del codice definisce il materiale: “AFS” identifica i prodotti in acciaio S355, mentre la sigla “AFX” specifica l’uso dell’acciaio AISI 316L.

Il sistema prevede tre modalità di fornitura:

• Solo Flangia (suffisso “…G”): Corpo nudo.
• Flangia completa metrica (suffisso “…GM”): Include il corpo, il set di viti metriche, le rondelle elastiche grower e l’o-ring di tenuta.
• Flangia completa UNC (suffisso “…GU”): Comprende la flangia, le viti con filettatura UNC, le grower e l’o-ring.

A livello tecnico, i set con viti UNC sono distribuiti esclusivamente in acciaio al carbonio. Inoltre, elementi strutturali specifici, come la flangia AFS508G della Serie 6000, dispongono di set viti fornibili unicamente con passo metrico e limitatamente in acciaio al carbonio.

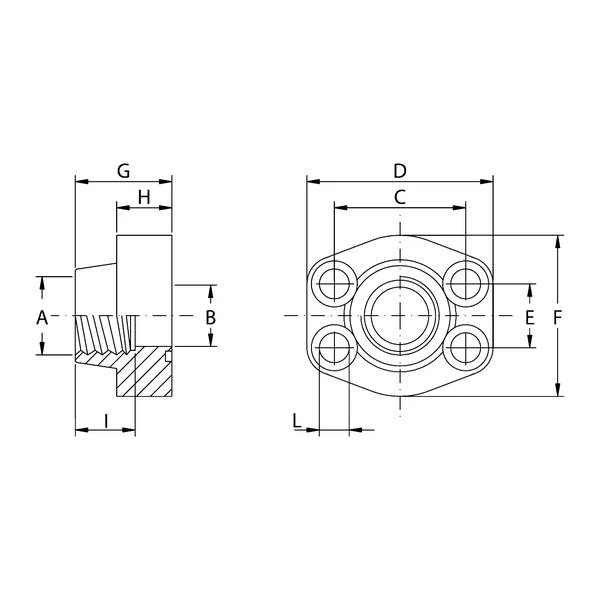

Parametri Dimensionali e Pesi Strutturali

Le tabelle dimensionali definiscono le coordinate esatte per l’accoppiamento meccanico. Tutte le flange prevedono l’alloggiamento per specifici o-ring a tenuta stagna; l’assortimento varia dal tipo 4075 per le versioni compatte da 1/2″, sino all’o-ring 4537 utilizzato sulla Serie 3000 da 5″. Anche la massa dei componenti riflette la vocazione industriale del prodotto, partendo da 0,25 kg per i formati più piccoli (come l’AFS080G) fino a toccare un picco di 11,2 kg per il modello ad altissima pressione AFS508G da 3″. Questi dati offrono ai progettisti tutti i parametri necessari per una sicura implementazione a bordo macchina.

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange Filettate Gas Oleo Tecnica.
