Flange Piatte a Saldare di Tasca Oleo Tecnica

Descrizione

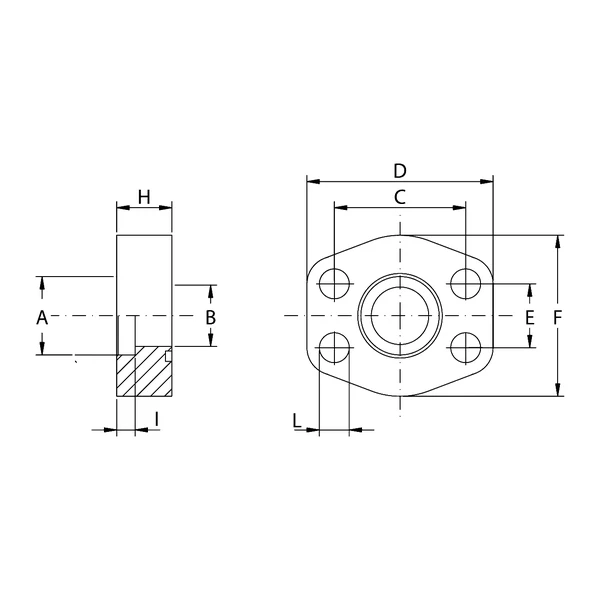

Le Flange Piatte a Saldare di Tasca Oleo Tecnica, appartenenti alla Serie 3000, sono componenti essenziali per le connessioni nei sistemi oleodinamici e per il controllo della contaminazione dei fluidi. Progettate per garantire la massima stabilità strutturale, queste flange supportano una pressione massima di esercizio raccomandata pari a 40 Kg/cm². La linea di produzione copre un esteso range di grandezze nominali, partendo dalla dimensione più compatta di 1/2″ fino ad arrivare a componenti di 5″, permettendo un adattamento preciso a diverse configurazioni di impianto. Le quote dimensionali primarie (identificate nello schema tecnico come A, B, C, D, E, F) crescono proporzionalmente alla grandezza della flangia, assicurando il mantenimento dei requisiti di resistenza meccanica. I pesi dei componenti variano da un minimo di 0,12 kg per il modello da 1/2″ (codice AFC080S), fino a 3,00 kg per il modello da 5″ (codice AFC118S).

Materiali e Caratteristiche Costruttive

Per soddisfare le diverse esigenze ambientali e operative, queste flange piatte a saldare sono rese disponibili in due distinte tipologie di materiale. La prima opzione è l’acciaio al carbonio S355, ideale per le applicazioni oleodinamiche standard ad alta resistenza. La seconda opzione è l’acciaio inossidabile AISI 316L, progettato per ambienti di lavoro che richiedono un’elevata resistenza alla corrosione. La scelta del materiale modifica direttamente la designazione per l’ordine: i componenti in acciaio al carbonio presentano il prefisso base “AFC”, mentre le versioni in acciaio inossidabile AISI 316L si distinguono per il prefisso “AFCX”.

Dettagli sui Componenti e Sistemi di Fissaggio

L’installazione delle flange richiede un sistema di tenuta e fissaggio rigoroso. Ogni grandezza di flangia è accoppiata a uno specifico O-Ring per garantire l’assenza di perdite: si parte dal modello di O-Ring 4075 per la flangia da 1/2″, fino ad arrivare al modello 4537 per la flangia da 5″. Per quanto riguarda il bloccaggio meccanico, le flange sono compatibili con due standard di filettatura. È possibile utilizzare viti con filettatura metrica (variando da M8x25 fino a M16x55 in base alla grandezza) oppure viti con filettatura UNC (da 5/16″x1″1/4 fino a 5/8″x2″1/4). Una specifica tecnica fondamentale da tenere in considerazione in fase di configurazione è che il set di viti UNC è disponibile esclusivamente per le flange realizzate in acciaio al carbonio. Inoltre, per la versione in acciaio inossidabile (AISI 316L), è prescritta una variante dimensionale della vite metrica, che passa allo standard M10x35.

Designazione per l’Ordine e Varianti

Il sistema di codifica dei prodotti è strutturato per definire esattamente la configurazione richiesta. Se si necessita esclusivamente della flangia singola, si utilizza il suffisso “…S” (es. AFC…S per S355, AFCX…S per AISI 316L). Nel caso in cui l’applicazione richieda il kit di montaggio completo, sono disponibili due varianti: il suffisso “…SM” identifica la flangia fornita completa di viti metriche, rondelle di tipo grower e O-ring. Il suffisso “…SU” identifica invece la flangia fornita completa di viti UNC, rondelle grower e O-ring (con la limitazione materiale precedentemente menzionata).

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange Piatte a Saldare di Tasca Oleo Tecnica

Codici prodotto
