Joystick doppio asse a comando idraulico AMI

Descrizione

Caratteristiche Costruttive e Dimensionali

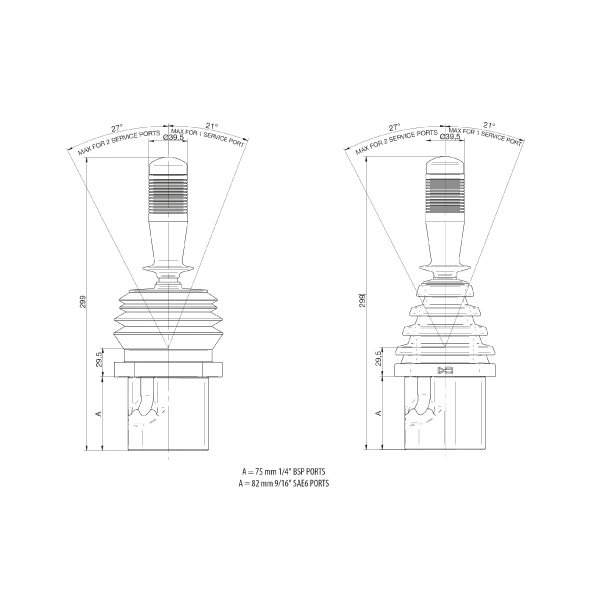

Il Joystick doppio asse a comando idraulico AMI si distingue per una costruzione meccanica compatta e standardizzata, identificata dal modello di riferimento J-IDR-STD, come documentato nel catalogo tecnico n° 205 F-3. L’unità di pilotaggio idraulico presenta una leva di comando principale con un’altezza complessiva di 299 mm, misurata dal piano della flangia di fissaggio fino alla sommità superiore dell’impugnatura. Il corpo valvola, situato al di sotto della flangia, presenta un ingombro verticale (definito come Quota A) variabile in stretta funzione della tipologia di connessioni idrauliche scelte per l’integrazione nel sistema. La struttura esterna relativa alla piastra di fissaggio prevede diverse opzioni dimensionali e tolleranze, con ingombri massimi di Ø 110 mm, Ø 108 mm, Ø 103 mm e Ø 100 mm. La flangia è dotata di asole per l’installazione meccanica (4 posizioni con dimensione 8 o 7, e quote diagonali di 130 mm e 132 mm). Le connessioni idrauliche sul corpo inferiore sono disposte radialmente con interassi precisi da 52 mm e angolazioni di 45°, ottimizzando lo spazio per le tubazioni.

Principio di Funzionamento ed Escursione Leva

Il pilotaggio di precisione del Joystick doppio asse a comando idraulico AMI si basa sull’azionamento meccanico della leva che governa i flussi di fluido diretti sulle porte di servizio. Il design cinematico della leva di comando (“Twin axis hydraulic pilot control”) permette escursioni angolari differenziate in base al numero di utenze attivate in simultanea. Nello specifico, il dispositivo garantisce un angolo massimo di inclinazione pari a 27° quando vengono azionate contemporaneamente due porte di servizio. Qualora il pilotaggio richieda l’azionamento di una singola porta di servizio, l’angolo massimo di escursione della leva è limitato per progetto a 21°. Il diametro dell’impugnatura superiore, concepita per la gestione manuale di queste escursioni in ambito oleodinamico, è pari a 39.5 mm. La base della leva risulta protetta da un soffietto dedicato in materiale flessibile con un’altezza di 29.5 mm misurata al di sopra del piano della flangia di montaggio.

Specifiche delle Connessioni e Tipologie di Porte

Il sistema di distribuzione dei fluidi all’interno del joystick utilizza una mappatura standardizzata delle connessioni idrauliche inferiori. Il corpo base è dotato di una porta di alimentazione principale per la pressione (P), una porta per lo scarico a serbatoio (T) e quattro porte di utilizzo (U1, U2, U3, U4) dedicate al comando dei distributori o degli attuatori secondari. L’elevata versatilità di applicazione della serie J-IDR-STD è garantita dalla disponibilità di due distinte configurazioni per il blocco valvole, che determinano direttamente la quota dimensionale inferiore “A”:

• Configurazione con porte 1/4″ BSP: in questa variante, l’ingombro inferiore del corpo valvola è pari a 75 mm (A = 75 mm).
• Configurazione con porte 9/16″ SAE6: in questa variante, destinata a circuiti con standard differenti, l’ingombro inferiore risulta maggiorato, con una quota pari a 82 mm (A = 82 mm).

Queste due opzioni costruttive permettono una rapida integrazione del comando idraulico in molteplici configurazioni di circuiti oleodinamici, assicurando la piena compatibilità con i principali raccordi utilizzati nel settore del “Fluid Contamination Control” e della componentistica idraulica industriale.
