Joystick doppio asse elettrico ON-OFF AMI
Il Joystick doppio asse elettrico ON-OFF AMI è un componente oleodinamico di precisione per il controllo direzionale. Disponibile in due varianti costruttive, con impugnatura standard o inclinata, garantisce un’escursione operativa di 21°. Progettato con una flangia di montaggio a 4 fori da 6.5 mm su interasse di 86 mm e cablaggio integrato da 350 mm, assicura integrazione rapida e affidabilità estrema nei circuiti di comando idraulici industriali. I codici prodotto disponibili sono: J-ON-OFF.
Il Joystick doppio asse elettrico ON-OFF AMI rappresenta una soluzione tecnica di altissima precisione progettata da AMI Oleodinamica, documentata nel Catalogo Tecnico n°205 (sezione F-6). Questo componente è specificamente sviluppato per la gestione elettronica direzionale in sistemi oleodinamici complessi, garantendo un controllo accurato sui due assi operativi. L’unità si distingue per la sua robustezza meccanica e per l’affidabilità nei cicli di lavoro continui.
La serie, identificata dal codice di base J-ON-OFF, è configurabile in due distinte varianti costruttive per adattarsi alle specifiche esigenze ergonomiche e di manovra dell’impianto:

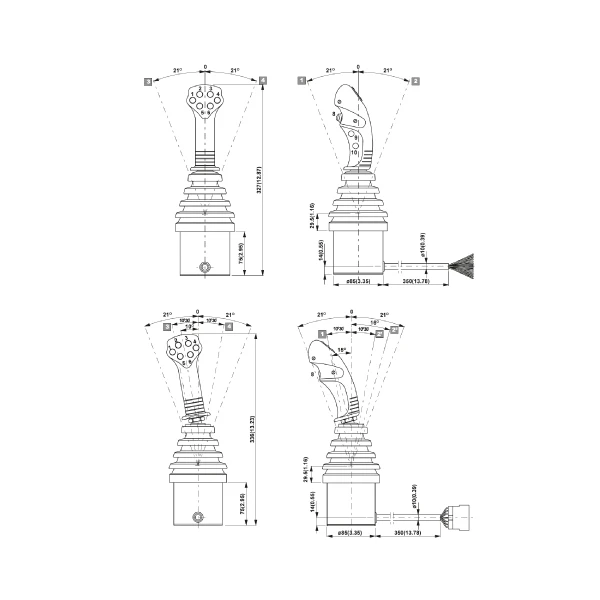

Entrambe le versioni garantiscono un’escursione massima della leva di 21° rispetto allo zero centrale. I disegni tecnici evidenziano tolleranze e step di inclinazione intermedi precisi, tra cui 10°, 10°30′, 15° e 16°, permettendo una mappatura esatta dei movimenti.
Le quote dimensionali del Joystick doppio asse elettrico ON-OFF AMI confermano una struttura compatta ma solida. Il corpo cilindrico inferiore alla base dell’articolazione possiede un diametro di 85 mm (3.35 pollici). La porzione inferiore si sviluppa con sezioni da 75 mm (2.95 pollici), rastremandosi in moduli da 29.5 mm e 14 mm fino al punto di innesto. L’ingombro massimo superiore alla base di fissaggio garantisce lo spazio necessario per l’escursione meccanica dei soffietti di protezione, preposti a salvaguardia degli snodi interni.
L’installazione del dispositivo, definita come “Impronta joystick”, è standardizzata per garantire un ancoraggio rigido e sicuro sulla console di comando. La flangia di base è inscritta in un diametro esterno di 125 mm (4.92 pollici) e presenta un profilo squadrato con interasse esterno di 100 mm (3.94 pollici). I particolari di montaggio specificano una foratura di fissaggio composta da 4 fori passanti con diametro di 6.5 mm. Questi fori sono posizionati su un interasse circolare (pitch circle diameter) di 86 mm (3.385 pollici), sfalsati a 45° rispetto agli assi principali ortogonali. Il diametro di centraggio interno è indicato a 102 mm (4.015 pollici).
La trasmissione del segnale elettrico ON-OFF è affidata a un cablaggio preinstallato. Il cavo multipolare esce lateralmente dalla base del joystick con una lunghezza utile di 350 mm (13.78 pollici), fornendo un margine adeguato per il collegamento nel quadro di comando. Il diametro del fodero del cavo è di 10 mm (0.39 pollici), dimensionato per isolare e proteggere le connessioni interne durante le operazioni oleodinamiche industriali.
| Caratteristica | Valore |
|---|---|
| Escursione massima leva | 21° per asse |
| Angoli di riferimento intermedi | 10°, 10°30′, 15°, 16° |
| Altezza totale massima | 336 mm (13.23″) / 327 mm (12.87″) |
| Diametro corpo base | Ø 85 mm (3.35″) |
| Lunghezza cablaggio | 350 mm (13.78″) |
| Diametro cavo | Ø 10 mm (0.39″) |
| Fori di fissaggio | N° 4 fori passanti Ø 6.5 mm |
| Interasse fori di fissaggio | Ø 86 mm (3.385″) a 45° |
| Impronta esterna flangia | Ø 125 mm (4.92″) / Quadrato 100×100 mm |
| Modello / Codice Prodotto | Famiglia | Catalogo Tecnico |
|---|---|---|
| J-ON-OFF | Joystick doppio asse elettrico ON-OFF AMI | n°205, F-6 |
