Descrizione

Panoramica e Tipologie di Accessori

Le Opzioni sullo scarico AMI rappresentano una serie di accessori fondamentali progettati per l’integrazione sui distributori oleodinamici. La documentazione tecnica specifica due varianti principali di intervento sulla linea di scarico: il raccordo per la continuazione della linea di pressione, identificato con la sigla H10 (Carry-Over), e il tappo per la conversione a centro chiuso, identificato con la sigla H10C. Questi componenti consentono di adattare i blocchi valvola alle specifiche esigenze del circuito idraulico, garantendo una corretta gestione dei flussi e delle pressioni di ritorno in base al modello della serie AMI utilizzato nell’impianto.

Raccordo per la continuazione della linea di pressione (CARRY-OVER – H10)

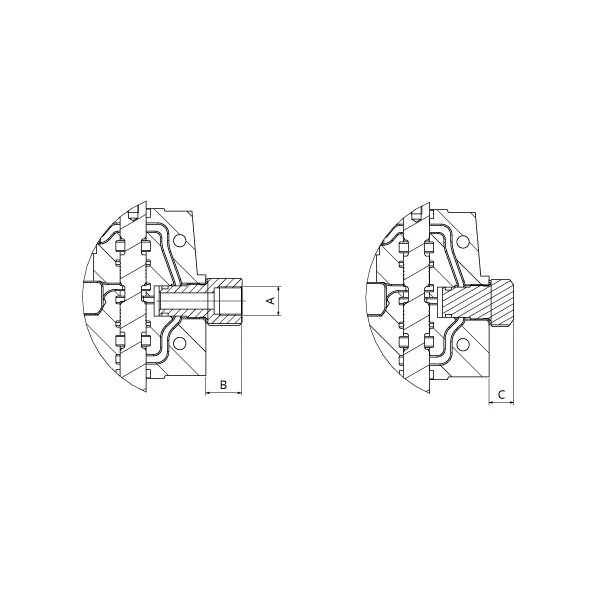

L’opzione H10 consiste in una predisposizione tappata per l’inserimento del Carry-Over. Questa soluzione tecnica è disponibile a richiesta per le serie di distributori AMI4 e AMI250. Risulta invece una configurazione standard per le serie AMI21R, AMI300, AMI130, AMI700, AMI013, AMI5C, AMI42C e AMI12C qualora venga utilizzato lo scarico laterale combinato con l’elemento H10. L’implementazione di questo raccordo prevede specifiche quote dimensionali e filettature (Quota A e Quota B) che variano rigorosamente in funzione della famiglia del prodotto.

Nello specifico, la filettatura BSP (Quota A) e la profondità di alloggiamento (Quota B) sono così distribuite: per i modelli AMI 3, AMI 4, AMI 21R, AMI 250 e AMI 42C la quota A corrisponde a 1/2″ BSP con una quota B di 24 mm. Il modello AMI 5C condivide la quota A da 1/2″ BSP. Salendo di dimensione, i modelli AMI 130 e AMI 700 presentano una quota A pari a 1″ BSP con una quota B di 35 mm. Il modello AMI 013 richiede una filettatura A da 3/4″ BSP e una quota B di 27 mm, mentre il modello AMI 12C utilizza esclusivamente una quota A da 1″ BSP. Anche il modello AMI 012 rientra tra le serie supportate dalla configurazione H10.

Tappo centro chiuso (H10C)

L’opzione H10C identifica il tappo per il centro chiuso, un accessorio essenziale per modificare la logica di scarico del fluido all’interno del blocco. L’installazione di questo componente fa riferimento a una specifica dimensione di accoppiamento (Quota C). Analizzando le famiglie di prodotto, la quota C assume il valore di 10 mm per i modelli AMI 4, AMI 21R, AMI 250, AMI 300 e AMI 42C. Per le varianti di portata superiore, ovvero i modelli AMI 130, AMI 700 e AMI 013, la quota C è stabilita a 12 mm. Il sistema H10C è altresì compatibile con i modelli AMI 3, AMI 012, AMI 5C e AMI 12C secondo le specifiche costruttive della casa madre.

Avvertenze e Specifiche Costruttive

Tutti i componenti appartenenti alle Opzioni sullo scarico AMI sono soggetti alle direttive di LubeTeam Hydraulic. Si precisa che i dati dimensionali, le quote di accoppiamento e le specifiche riportate non sono impegnativi e possono essere variati dal costruttore senza alcun obbligo di preavviso, in ottemperanza ai processi di aggiornamento tecnico dei componenti oleodinamici.

Tabella tecnica riepilogativa delle caratteristiche principali Opzioni sullo scarico AMI
