Semiflange Tagliate Oleo Tecnica

Descrizione

Specifiche Tecniche e Pressioni di Esercizio

Le Semiflange Tagliate Oleo Tecnica sono progettate per garantire la massima tenuta idraulica in circuiti sottoposti a stress pressori variabili. La gamma si divide in due categorie principali in base alle capacità di carico e alle dimensioni strutturali. La Serie 3000 è destinata a impianti con pressioni operative standard, offrendo una pressione massima di esercizio raccomandata che decresce all’aumentare del diametro: raggiunge i 345 Kg/cm² per le grandezze minori (da 1/2″ a 1″1/4), passa a 276 Kg/cm² per le misure intermedie (da 1″1/2 a 2″), scende a 207 Kg/cm² per i formati da 2″1/2 a 3″, stabilizzandosi infine a 172 Kg/cm² (3″1/2), 138 Kg/cm² (4″) e 34 Kg/cm² (5″).

Per le applicazioni Heavy-Duty, la Serie 6000 assicura una tenuta ad altissima pressione, mantenendo una pressione massima di esercizio raccomandata costante di 414 Kg/cm² su tutte le grandezze disponibili a catalogo, che variano da 1/2″ fino a 2″. A queste si aggiungono le Semiflange Piatte Tagliate (Cut Flat Split Flanges), disponibili nelle grandezze 2″1/2 e 3″ (codici AFP607 e AFP608), in grado di sostenere anch’esse pressioni operative fino a 414 Kg/cm².

Materiali Costruttivi e Trattamenti Superficiali

L’affidabilità metallurgica è garantita dall’impiego di materiali selezionati in base alle necessità ambientali e strutturali dell’impianto oleodinamico. Le semiflange standard sono realizzate in acciaio al carbonio S355 (codificate con la sigla AFS o AFP). Queste varianti prevedono un rivestimento superficiale protettivo tramite processo di zincatura Cr3, che previene l’ossidazione e garantisce una maggiore longevità del componente in ambienti industriali aggressivi. È importante notare che le varianti relative alle semiflange piatte tagliate (serie AFP) vengono fornite non zincate.

Per gli ambienti altamente corrosivi, come il settore marino o chimico, i componenti sono disponibili in acciaio inossidabile AISI 316L (identificabili dai codici della famiglia AFX per le semiflange standard e AFPX per le semiflange piatte).

Configurazioni, Kit di Montaggio e Designazioni

La fornitura del prodotto è strettamente regolata a coppie. Per semplificare le operazioni di manutenzione e installazione, i componenti sono ordinabili secondo specifiche designazioni che identificano il livello di completezza del kit. Le sigle AFS…B e AFP (per materiale S355) e AFX e AFPX (per materiale AISI 316L) identificano la fornitura della sola coppia di semiflange.

I progettisti possono richiedere kit di montaggio completi che includono la ferramenta necessaria alla corretta installazione idraulica. Aggiungendo il suffisso “M” (designazioni AFX…M, AFS…BM, AFP…M), la coppia di semiflange viene fornita completa di viti metriche, rondelle di tipo grower e guarnizione O-ring. Qualora l’impianto richieda filettature in pollici, il suffisso “U” (designazioni AFS…BU, AFX…U) identifica i kit completi di viti UNC, rondelle grower e O-ring. La documentazione tecnica specifica che il set di viti UNC è disponibile unicamente nella variante in acciaio al carbonio. Allo stesso modo, per specifiche flange piatte, i set di viti sono disponibili unicamente in formato metrico e in acciaio al carbonio.

Dimensioni e Fissaggi

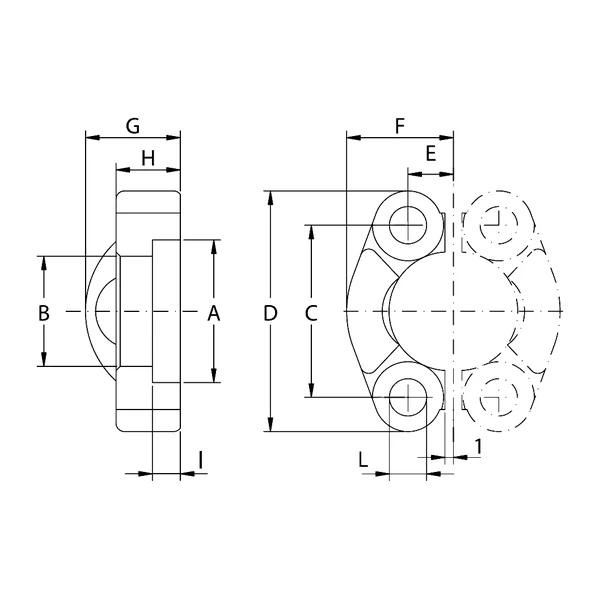

Ogni modello presenta quote geometriche rigorose per garantire l’accoppiamento perfetto con i tubi e i blocchi oleodinamici. Le distanze tra i fori (quote E, F, G, H), lo spessore del collarino e il diametro dei fori (quota L) sono specifici per ogni grandezza. A titolo di esempio, il peso del componente singolo varia da un minimo di 0,12 Kg per il modello da 1/2″ della Serie 3000 (AFS301B), fino a 6,70 Kg per la flangia piatta tagliata da 3″ (AFP608), che richiede viti di serraggio massicce di formato M30x100 o 1″1/8×3″1/2. Le viti metriche utilizzate coprono un range che va dai piccoli serraggi M8x30 fino ai bulloni M30x100, garantendo il rispetto delle normative sul momento torcente e sulle tensioni di precarico del giunto flangiato.

Tabella tecnica riepilogativa delle caratteristiche principali dei Semiflange Tagliate Oleo Tecnica
