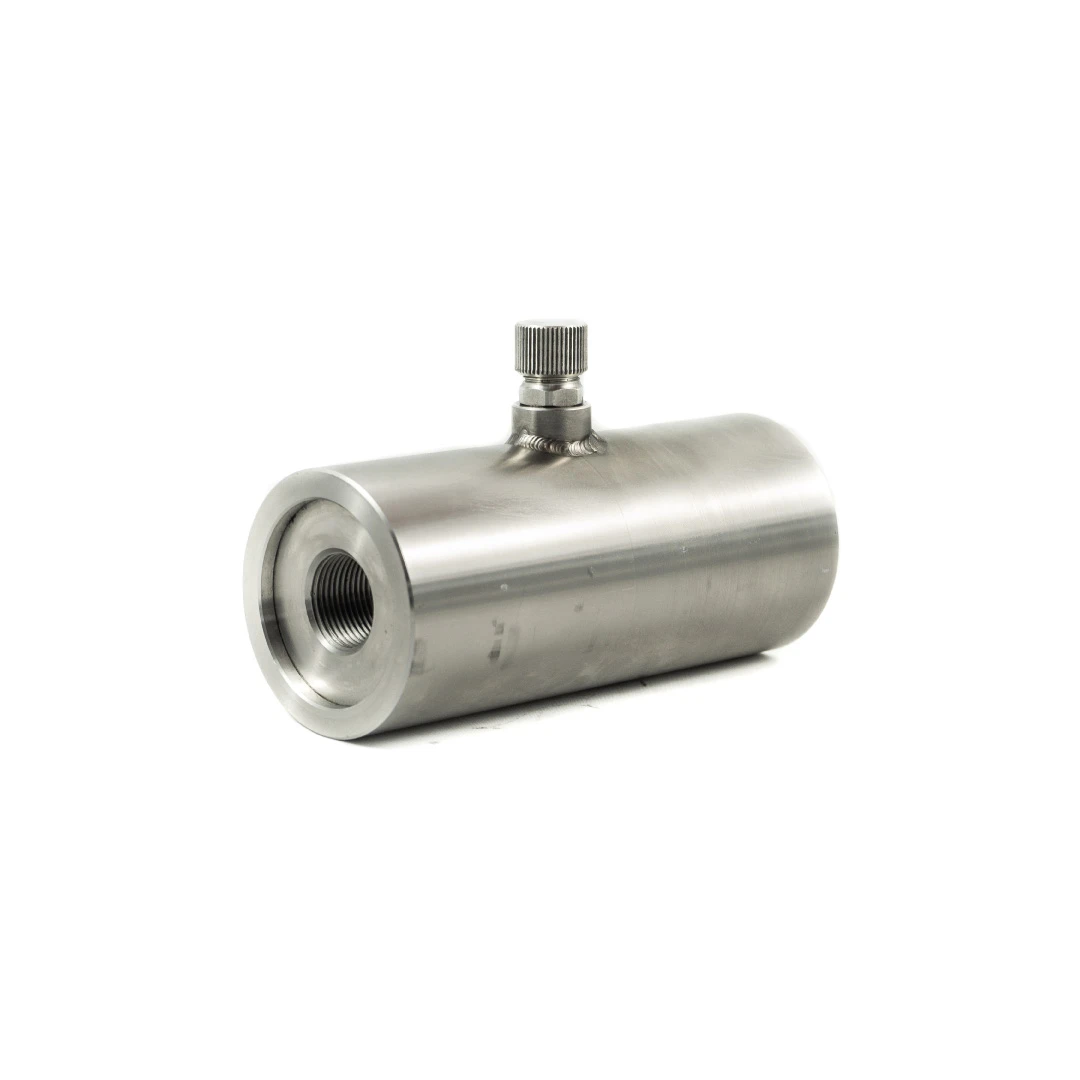

Smorzatore di Pulsazioni in Linea a Membrana Tubolare FOX Serie SL – SLX

Lo Smorzatore di Pulsazioni in Linea a Membrana Tubolare FOX Serie SL – SLX rappresenta un componente idraulico di alta precisione, sviluppato per il controllo delle pulsazioni e la stabilizzazione dei fluidi nei circuiti ad alta pressione. Progettato per resistere a condizioni operative severe, questo dispositivo è fondamentale per preservare l’integrità meccanica delle pompe e delle tubazioni, incrementando l’affidabilità complessiva dell’impianto idraulico.

Principio di Funzionamento e Vita Meccanica

Le performance ottimali dello Smorzatore di Pulsazioni in Linea a Membrana Tubolare FOX Serie SL – SLX si ottengono rispettando parametri di compressione specifici. Il rapporto di compressione consigliato dal costruttore è pari a P2/P0=2.5 , mentre il limite massimo tollerato è stabilito a P2/P0=10. È essenziale considerare che la vita meccanica del componente, espressa in numero di cicli, risulta inversamente proporzionale all’aumento del rapporto di compressione applicato. Per il corretto impiego come smorzatore, la pressione di precarica dell’azoto deve essere rigorosamente mantenuta tra il 60% e l’80% della pressione di lavoro. Tale calibrazione deve tenere conto della tipologia di pompa installata e dei valori della temperatura di esercizio. La valvola azoto standard in dotazione è indicata a catalogo come %” UNF.

Caratteristiche Costruttive

La struttura dello smorzatore è concepita per garantire massima resistenza e adattabilità. La linea di prodotti si divide in due architetture principali:

• Serie SLX: Realizzata con corpo in acciaio inox AISI 316L. Questa variante è progettata come serie riparabile, facilitando la sostituzione dei componenti interni.

• Serie SL: Costruita con corpo in acciaio al carbonio, fornita dal produttore esclusivamente come serie non riparabile. Il cuore operativo del dispositivo è costituito dalla sacca (o membrana tubolare), disponibile in diverse mescole elastomeriche per garantire la compatibilità chimica con molteplici fluidi: NBR, HNBR, EPDM e FPM.

Installazione, Applicazioni e Varianti Dimensionali

Il componente è progettato per un’installazione universale, potendo essere montato con efficacia in ogni posizione. A livello di performance di pressione, il modello SLX supporta una pressione massima di lavoro (PS) di 150 bar, mentre il modello SL in acciaio al carbonio raggiunge i 210 bar. Le pressioni di prova (PT) sono stabilite secondo i moltiplicatori normativi PS x 1,43, 1,3 o 1,5.

Personalizzazioni e Connessioni Idrauliche

Per rispondere a specifiche esigenze impiantistiche, il corpo esterno può essere verniciato in epossidica secondo la procedura standard FOX o in base a specifiche di progetto. Sono inoltre disponibili svariate configurazioni per le connessioni, tra cui:

• Flangia SAE 3000 o SAE 6000, ANSI B16.5, UNI/DIN.

• Connessioni API spec. 6A tipo 6BX.

• Connessioni Autoclave o Grayloc.

• Connessioni a flangia integrata.

• Esecuzioni in materiali speciali esotici su richiesta.

Conformità e Normative Internazionali

Lo smorzatore può essere fornito, previa richiesta, in conformità a un’ampia gamma di certificazioni internazionali: CE (2014/68/EU-PED) , KOSHA per la Corea , ATEX (2014/34/EU) , SELO per la Cina, ASME VIII Div. 1 o Div.2 (Latest Edition) con U-Stamp+ NB , CU-TR 032/2013 per la Russia , DOSH malese , EN 14359 , PD5500 per il Regno Unito , EN 13445 , NR-13 brasiliana , CRN canadese , nonché collaudi tramite enti come BV , AS1210/4343 per l’Australia , DNV/RINA , ARH per l’Algeria e Lloyd’s / ABS.
