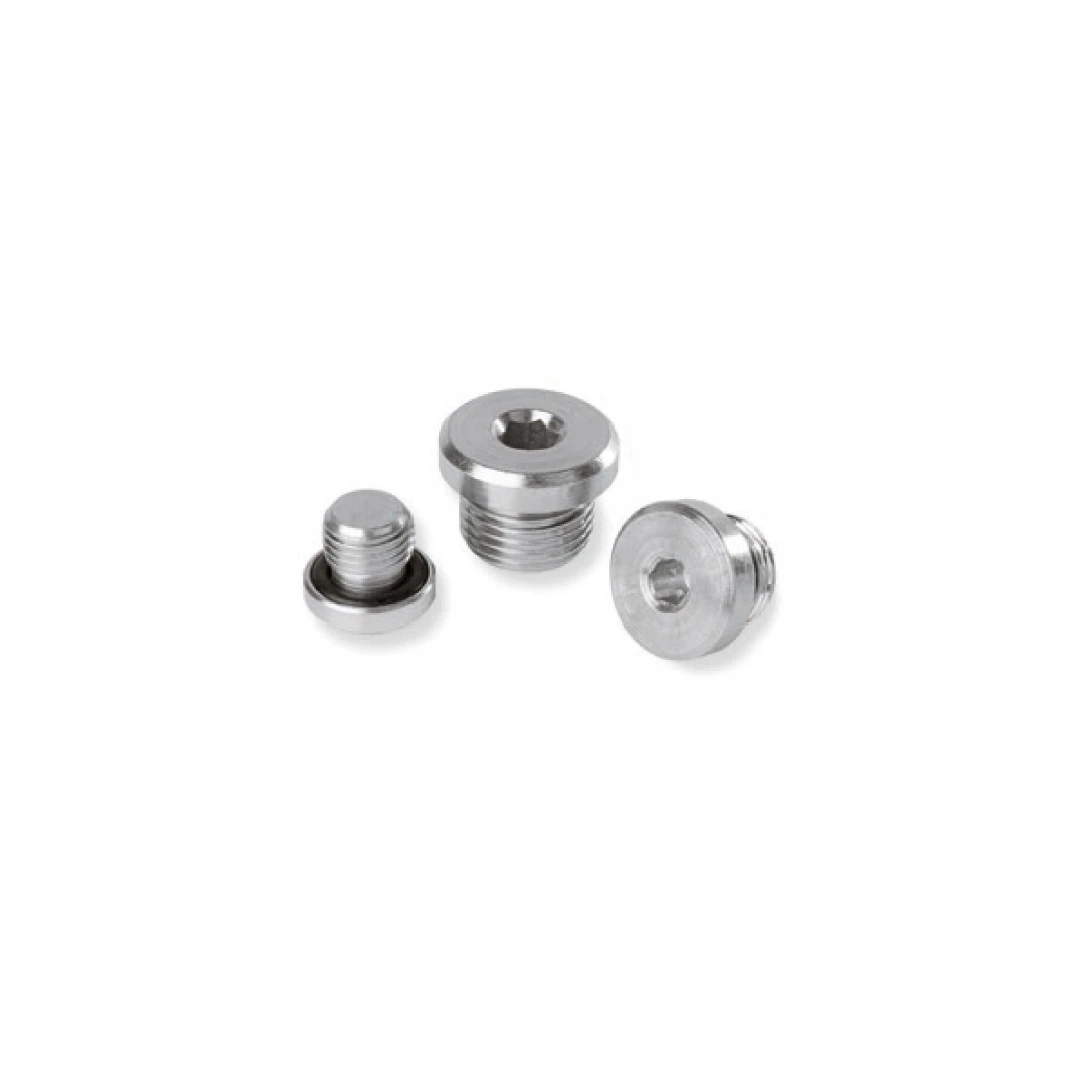

Tappo a Testa Cilindrica Miselli Serie TTCE

Descrizione

Il Tappo a Testa Cilindrica Miselli Serie TTCE con esagono incassato rappresenta un componente tecnico fondamentale per il settore oleodinamico e per i sistemi di controllo della contaminazione dei fluidi. Sviluppato da Miselli, produttore con cinquant’anni di esperienza nell’innovazione di accessori per componenti oleodinamici , questo tappo metallico è ingegnerizzato per garantire chiusure ermetiche sicure e costanti all’interno di impianti industriali complessi e manifold.

Caratteristiche Costruttive e Materiali

La struttura del tappo è progettata per offrire la massima durabilità e resistenza meccanica. Il corpo principale è interamente lavorato in Acciaio al piombo AVP 11SMnPb37. Questa specifica lega metallica assicura al componente una straordinaria solidità strutturale, prevenendo deformazioni anche in ambienti di lavoro altamente stressanti.

Tenuta Ermetica e Guarnizione in NBR

Per scongiurare qualsiasi rischio di perdita di fluido, il tappo integra una guarnizione di tenuta realizzata in NBR con durezza 90 Shore. L’impiego della gomma nitrilica (NBR) ad alta densità (90 Shore) è cruciale per impedire l’estrusione della guarnizione stessa sotto carico. Questa configurazione garantisce il mantenimento delle proprietà di isolamento del circuito, prevenendo efficacemente la contaminazione dell’ambiente circostante e le cadute di pressione nel sistema.

Applicazioni e Prestazioni Oleodinamiche

Il design a testa cilindrica, combinato con il sistema di serraggio a esagono incassato, agevola un’installazione precisa, compatta e a filo con le superfici del blocco oleodinamico. Questa caratteristica risulta indispensabile per installazioni in spazi ristretti dove l’impiego di chiavi fisse esterne è precluso.

Resistenza alle Alte Pressioni e Temperature

Dal punto di vista delle prestazioni operative, questi componenti sono espressamente indicati per applicazioni con alte pressioni. Il Tappo a Testa Cilindrica Miselli Serie TTCE supporta in modo eccellente le sollecitazioni dinamiche tipiche dei circuiti idraulici di potenza. Inoltre, il componente è omologato per tollerare un ampio intervallo termico: la temperatura di esercizio ammessa è compresa tra -20°C e +100°C. Questa escursione termica consente l’impiego sicuro del prodotto sia in climi industriali rigidi sia in macchinari che sviluppano temperature elevate durante i cicli di lavoro prolungati.

Varianti Dimensionali e Standard di Filettatura

Per potersi interfacciare correttamente con innumerevoli configurazioni impiantistiche, il prodotto è declinato in una vasta selezione di varianti dimensionali. La gamma copre le connessioni standard con filettatura Gas (da G1/8″ fino a G1″) e le connessioni con passo metrico (da M10x1 fino a M22x1.5). Per requisiti progettuali specifici o volumi elevati, sono disponibili versioni maggiorate esclusivamente su richiesta, quali i modelli Gas TTCE-114 (G1 1/4″) e TTCE-112 (G1 1/2″), e i modelli metrici che arrivano fino al TTCE-48.2 (M48x2). Ogni singola variante presenta quote ingegnerizzate precise per il diametro esterno (ØD), la lunghezza del filetto (L1) e la dimensione della chiave a brugola (CH) necessaria all’assemblaggio.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo a Testa Cilindrica Miselli Serie TTCE
