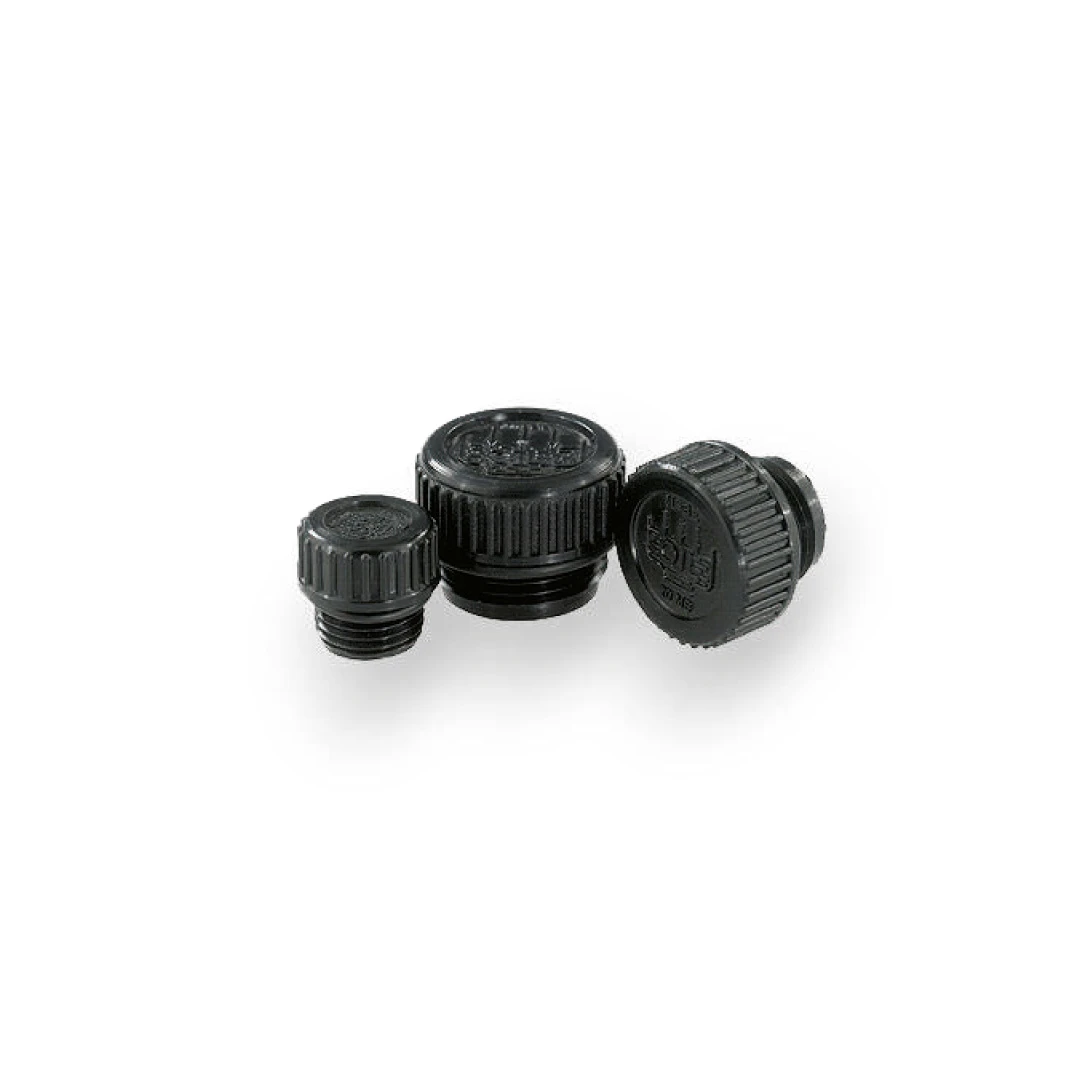

Il Tappo di Carico Miselli Serie TCZ – TCZS è un componente avanzato realizzato in materiale termoplastico (Poliammide 66) , progettato per offrire un’ottima resistenza meccanica e agli urti nei sistemi oleodinamici. Dotato di testa zigrinata , garantisce una tenuta affidabile tramite un anello O-Ring in gomma sintetica 70 Shore. Supporta temperature di esercizio comprese tra -30°C e +100°C. Le varianti TCZS integrano un pratico foro di sfiato per gestire le pressioni interne.
Il Tappo di Carico Miselli Serie TCZ – TCZS rappresenta una soluzione tecnica altamente affidabile per la chiusura dei circuiti e dei serbatoi nei sistemi oleodinamici. Questo tappo filettato è progettato con una testa zigrinata specifica, che ne facilita la presa e la movimentazione manuale durante le procedure di carico o manutenzione.
La struttura del componente è stampata in materiale termoplastico di alta qualità, nello specifico Poliammide 66. L’impiego di questo polimero conferisce al tappo un’ottima resistenza meccanica, rendendolo capace di operare in modo ottimale sia ad alte che a basse temperature. Inoltre, il materiale garantisce una notevole stabilità dimensionale nel tempo e un’elevata resistenza agli urti, assicurando durabilità e sicurezza all’interno di ambienti industriali rigorosi.
Per prevenire perdite di fluido e proteggere il sistema dalle contaminazioni, il tappo è provvisto di una guarnizione di tenuta dedicata. Questa tenuta viene realizzata tramite un anello O-Ring in gomma sintetica con una durezza di 70 Shore. Operativamente, il componente è omologato per tollerare una temperatura di esercizio che spazia da un limite inferiore di -30°C a un limite superiore di +100°C.
L’offerta si articola in due configurazioni principali per soddisfare le diverse esigenze dei circuiti oleodinamici:
I modelli appartenenti alla serie TCZ fungono da tappi di carico olio zigrinati per la chiusura stagna standard.
I modelli della serie TCZS sono tappi di carico olio zigrinati provvisti di un sistema di sfiato. In queste versioni, un foro di sfiato dedicato viene praticato direttamente sull’impugnatura zigrinata, presentando un diametro compreso tra 2 e 3.5 mm.
Il colore di serie per l’intera linea di produzione è il nero. Per un’immediata identificazione, i codici standard TCZ-TCZS sono provvisti di un simbolo grafico di carico accompagnato dalla dicitura “OIL”. Per applicazioni specifiche, i codici TCZ/TCZS 114, 112 e 2 sono forniti con la dicitura “GASOIL DIESEL” e possono essere richiesti, su indicazione del cliente, in colorazione rossa. L’ampia disponibilità dimensionale include attacchi con filettatura GAS (da G1/4″ a G2″) e attacchi con filettatura metrica (da M14x1.5 a M22x1.5).
Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Carico Miselli Serie TCZ – TCZS.
| Caratteristica | Valore |
|---|---|
| Materiale Costruttivo | Materiale termoplastico (Poliammide 66) |
| Guarnizione di Tenuta | Anello O-Ring in gomma sintetica 70 Shore |
| Temperatura di Esercizio | Da -30°C a +100°C |
| Colore di Serie | Nero (Rosso su richiesta per codici 114-112-2) |
| Marcature Standard | Simbolo grafico di carico e dicitura OIL (GASOIL DIESEL per 114-112-2) |
| Foro di Sfiato (solo serie TCZS) | Da 2 a 3.5 mm sull’impugnatura zigrinata |
| Filettature GAS disponibili | Da G 1/4″ a G 2″ |
| Filettature Metriche disponibili | Da M 14×1.5 a M 22×1.5 |
