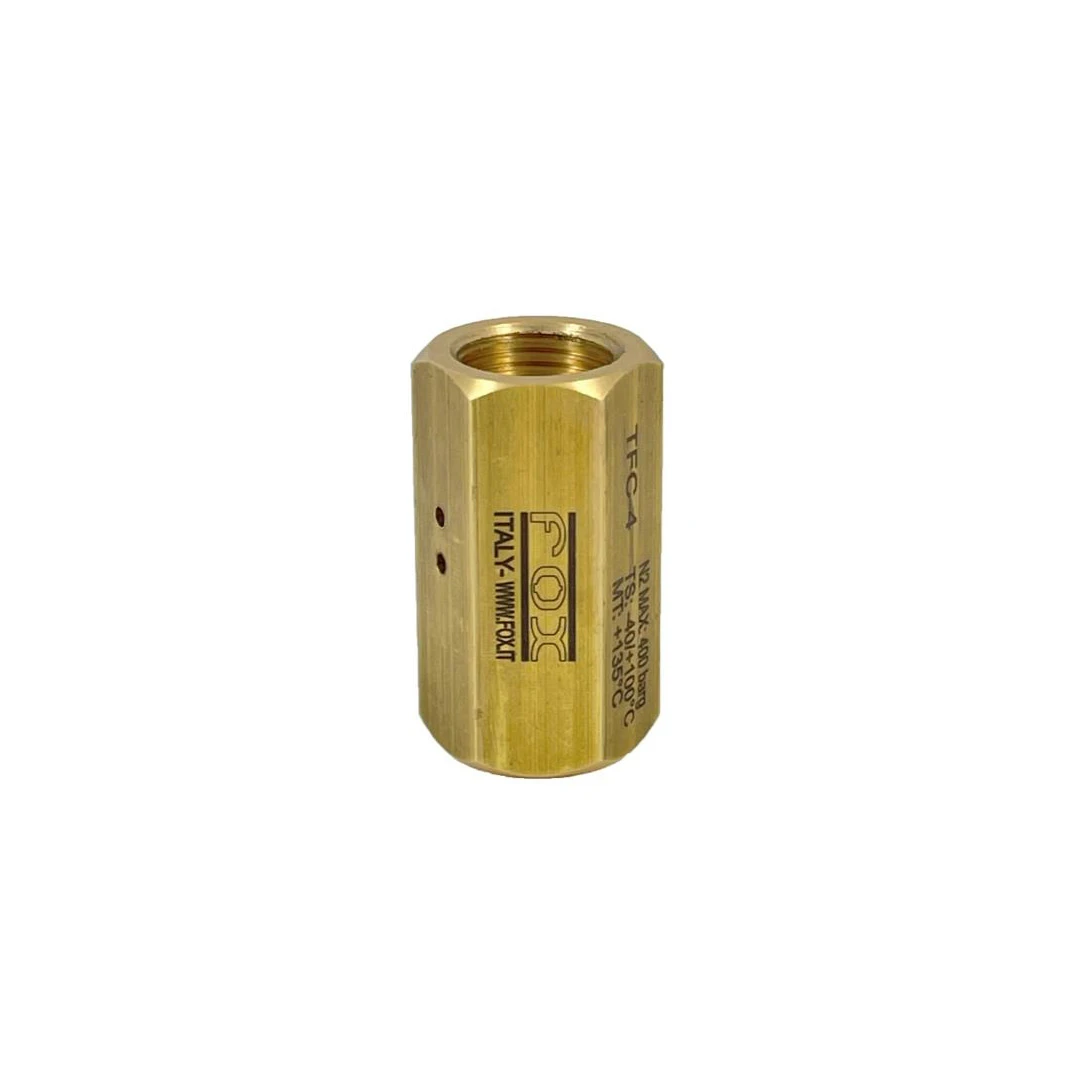

Il Tappo di Fusione per Scarico Gas FOX Serie TFC rappresenta un dispositivo di sicurezza fondamentale per i sistemi oleodinamici. Questi componenti vengono montati direttamente sulla valvola d’azoto con lo scopo specifico di scaricare l’accumulatore dal gas presente al suo interno nel caso in cui si verifichino incendi. Il meccanismo di attivazione si basa su una pastiglia di supporto interna. Quando la temperatura esterna raggiunge livelli critici, nello specifico una temperatura di fusione di 135°C con una tolleranza di +/- 5°C, questa pastiglia si scioglie. Tale processo di fusione provoca la fuoriuscita di un pin meccanico interno che andrà ad aprire la valvola d’azoto, consentendo la successiva e immediata fuoriuscita del gas. Questo sistema garantisce lo scarico passivo e automatico del componente, prevenendo sovrapressioni pericolose dovute al surriscaldamento dell’accumulatore in condizioni di emergenza termica.

Caratteristiche Costruttive e Materiali

Il design del Tappo di Fusione per Scarico Gas FOX Serie TFC è ottimizzato per garantire una reazione termica rapida e un’affidabilità costante nel tempo. Una peculiarità costruttiva rilevante è che non sono previste guarnizioni all’interno del dispositivo. Il corpo standard è realizzato in ottone, un materiale scelto specificamente per favorire e incrementare la conducibilità termica, assicurando che il calore dell’ambiente circostante raggiunga rapidamente la pastiglia di fusione. Oltre alla configurazione standard in ottone, il dispositivo è disponibile su richiesta in ulteriori varianti materiche per adattarsi a contesti operativi e ambientali specifici: è possibile richiedere la versione in Carbon Steel (acciaio al carbonio) e la versione in AISI 316 L (acciaio inossidabile). Il componente integra inoltre specifiche porte di sfiato del gas (gas bleed ports) e molle interne che coadiuvano l’espulsione del pin.

Dati Tecnici e Specifiche di Taratura

Dal punto di vista tecnico, il diametro di efflusso per il passaggio del gas è configurato a 4xØ2 mm, garantendo uno scarico rapido ed efficiente. La connessione standard del tappo è di tipo 5/8″ UNF, compatibile con le valvole gas standard FOX. Un parametro di fondamentale importanza per l’impiego corretto del Tappo di Fusione per Scarico Gas FOX Serie TFC è la pressione di esercizio: questo dispositivo dovrà essere rigorosamente selezionato in base alla pressione massima di precarica presente all’interno dell’accumulatore. Le tarature per la pressione massima dell’azoto (N2 MAX) disponibili sono tre: 130 barg, 250 barg e 400 barg. Il coefficiente di efflusso gas (K) è pari a 0,95. Il componente supporta temperature di lavoro estreme, con un range operativo che va da un minimo di -40°C a un massimo di +100°C. Ogni componente è accompagnato da un certificato di collaudo S.E.P..

Installazione e Applicazioni

Per assicurare la corretta attivazione in caso di emergenza, l’installazione richiede accorgimenti precisi: i tappi di fusione per scarico gas devono essere montati in prossimità della valvola gas e devono trovarsi in diretta comunicazione con l’azoto contenuto nell’accumulatore. I limiti di impiego del prodotto si basano unicamente sulla compatibilità con le valvole FOX indicate e sulle tarature di pressione esplicitate, senza ulteriori specifiche applicative se non la protezione degli accumulatori contro il rischio incendio.
