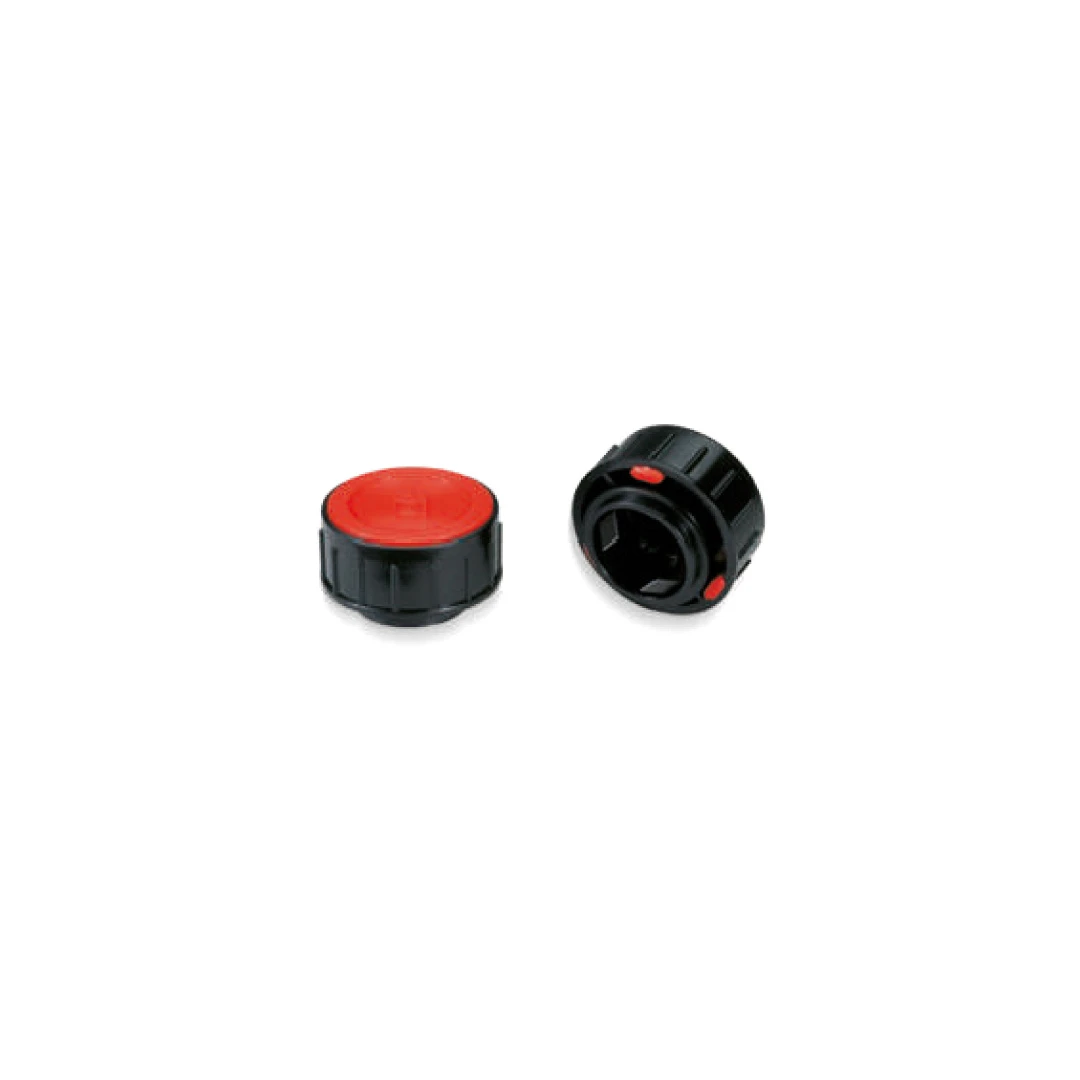

Il Tappo di Riempimento Miselli Serie NYPO-24 è progettato per un rapido montaggio a pressione su componenti oleodinamici. Dotato di robuste clip di fissaggio, è compatibile con tubi aventi diametro esterno di 39 mm e interno di 32 mm. Integra un filtro aria in schiuma di poliuretano reticolato PPI 60 che garantisce una portata d’aria elevata, fino a 750 Lt/min. Il coperchio rosso include il simbolo “carico olio” per un’immediata identificazione.
I sistemi oleodinamici richiedono componenti accessori estremamente affidabili per garantire il corretto funzionamento, l’efficienza e la protezione dei fluidi interni in qualsiasi condizione operativa. Il Tappo di Riempimento Miselli Serie NYPO-24 rappresenta una soluzione tecnica avanzata, studiata per rispondere in modo specifico alle esigenze del settore. Progettato per fungere simultaneamente da tappo di riempimento e da sistema di sfiato, questo componente si distingue per la sua innovativa modalità di installazione a pressione e per le prestazioni fluidodinamiche di alto livello.
A differenza dei tradizionali sistemi di chiusura filettati, il modello NYPO-24 adotta uno speciale sistema di montaggio a pressione. L’installazione avviene in modo rapido, intuitivo e sicuro tramite l’impiego di apposite clip di fissaggio integrate nella struttura del tappo. Questa specifica configurazione meccanica è stata ingegnerizzata per interfacciarsi in modo perfetto con tubazioni precise, richiedendo specificamente un diametro esterno del tubo di 39 mm e un diametro interno di 32 mm. Il solido meccanismo a pressione assicura un bloccaggio estremamente stabile sul bocchettone, prevenendo in modo efficace qualsiasi rischio di distacco accidentale, anche in presenza delle costanti vibrazioni operative tipiche dei macchinari e dei circuiti oleodinamici complessi.
Dal punto di vista dell’ergonomia industriale e del design funzionale, questo componente è immediatamente riconoscibile grazie al suo coperchio realizzato in un vivace colore rosso. Sulla superficie superiore del coperchio è stampato un chiaro e inequivocabile simbolo grafico che indica la funzione di “carico olio”. Questo accorgimento visivo risulta fondamentale negli ambienti industriali più affollati per prevenire pericolosi errori di manutenzione, assicurando che gli operatori e i tecnici identifichino rapidamente e senza alcun margine di errore il punto di accesso corretto per il rabbocco o la sostituzione dei fluidi lubrificanti. Per quanto concerne le dimensioni strutturali, il componente presenta un diametro esterno complessivo (D) di 70 mm e una lunghezza totale (L) di 49 mm, con le quote di ingombro h1 pari a 35 mm e h2 pari a 8 mm.
La contaminazione particellare dei fluidi è notoriamente una delle principali cause di malfunzionamento e usura prematura nei circuiti idraulici. Per contrastare attivamente questo fenomeno dannoso, il tappo è provvisto di un filtro dell’aria incorporato di eccellente qualità costruttiva. L’elemento filtrante è realizzato in una speciale schiuma di poliuretano reticolato a base poliestere. La specifica tecnica del materiale filtrante impiegato è classificata rigorosamente come PPI 60 (Pores Per Inch). Questa particolare densità di porosità è stata accuratamente calcolata e progettata per trattenere le minuscole impurità e il particolato sospeso nell’aria dell’ambiente di lavoro, consentendo al contempo una respirazione ottimale del serbatoio oleodinamico.
Un serbatoio oleodinamico efficiente necessita di compensare continuamente le repentine variazioni di volume del fluido dovute al funzionamento delle pompe e alle cicliche escursioni termiche. Il Tappo di Riempimento Miselli Serie NYPO-24 garantisce un’eccellente capacità di sfiato, offrendo una portata d’aria nominale che raggiunge il ragguardevole traguardo di 750 Lt/min. Questo elevatissimo valore di portata lo rende assolutamente idoneo per l’impiego in impianti industriali gravosi con portate di ritorno significative, prevenendo la formazione di pericolose sovrapressioni o depressioni all’interno del sistema idraulico e salvaguardando l’integrità strutturale dell’intero circuito. Il prodotto è garantito dall’affidabilità di Miselli e supportato dall’esperienza cinquantennale di Lube Team Hydraulic.
Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Riempimento Miselli Serie NYPO-24
| Caratteristica | Valore |
|---|---|
| Modello | NYPO-24 |
| Tipologia di montaggio | A pressione con clip di fissaggio |
| Diametro esterno tubo compatibile | 39 mm |
| Diametro interno tubo compatibile | 32 mm |
| Filtro aria | Incorporato (Schiuma di poliuretano reticolato base poliestere PPI 60) |
| Portata d’aria massima | Fino a 750 Lt/min |
| Colore coperchio | Rosso |
| Indicazione visiva coperchio | Simbolo grafico “carico olio” |
| Diametro Esterno (D) | 70 mm |
| Lunghezza (L) | 49 mm |
| Quota h1 | 35 mm |
| Quota h2 | 8 mm |
