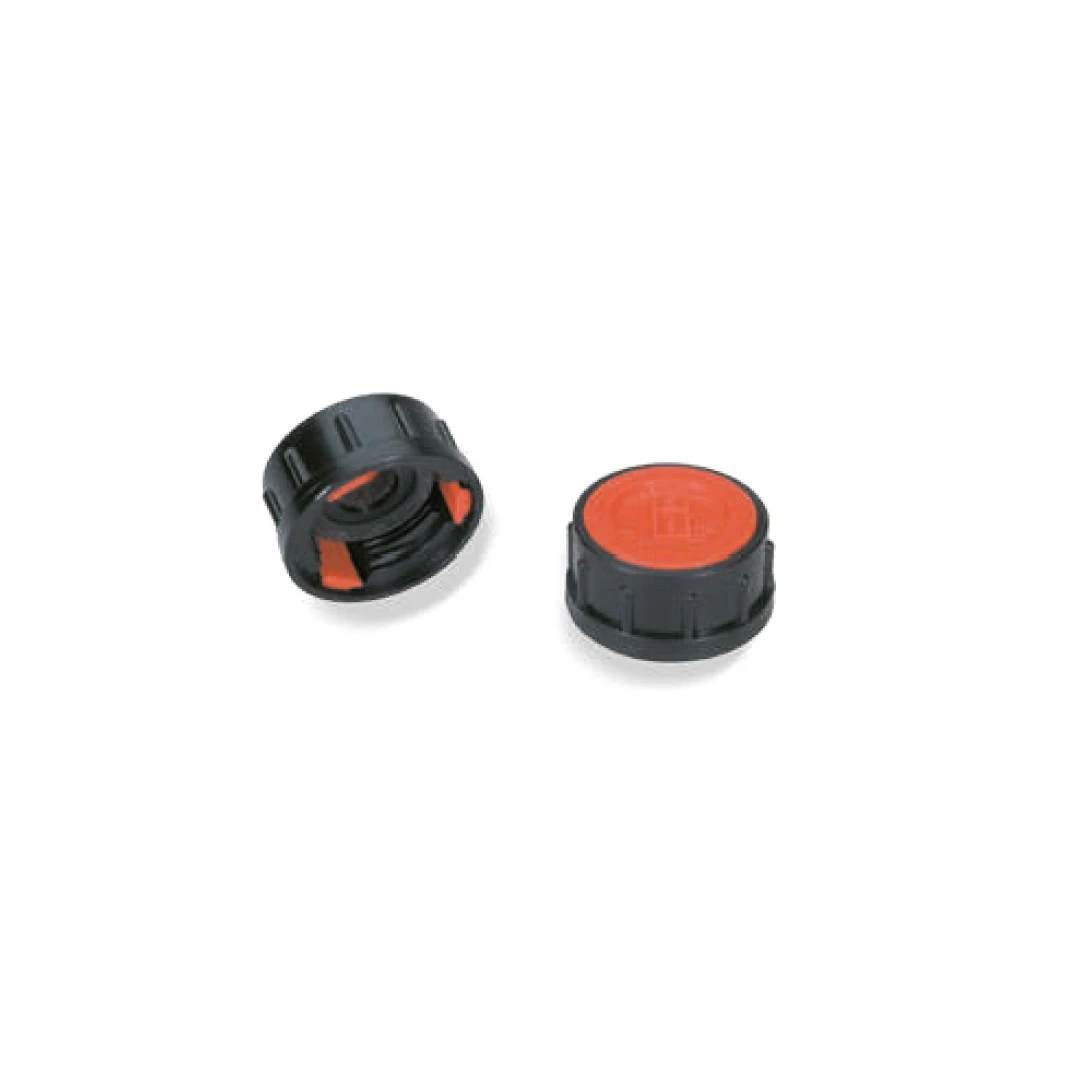

Tappo di Riempimento Miselli Serie TF – TMDF-1-BRC

Descrizione

Il Tappo di Riempimento Miselli Serie TF – TMDF-1-BRC rappresenta una soluzione tecnica avanzata per la gestione sicura dei fluidi e la protezione dei circuiti oleodinamici. Progettati per operare in ambienti industriali esigenti, questi componenti combinano le funzioni di sfiato e di riempimento, garantendo un controllo rigoroso della contaminazione esterna.

Caratteristiche Costruttive e Materiali

Sia la variante TF che il modello TMDF/1/BRC sono interamente stampati in Poliammide 66, un materiale termoplastico selezionato per le sue eccellenti proprietà meccaniche e la resistenza chimica a contatto con i fluidi idraulici. La tenuta idraulica è assicurata, nel modello TF, da una guarnizione interna piana realizzata in NBR 70 shore, che previene efficacemente trafilamenti e perdite accidentali. A livello visivo e operativo, il modello TF è equipaggiato con un coperchio di colore rosso, mentre la versione TMDF/1/BRC presenta un coperchio di colore nero; entrambi recano il simbolo grafico standardizzato per il carico dell’olio.

Sistemi di Filtrazione dell’Aria

Il sistema di sfiato varia a seconda della configurazione specifica del Tappo di Riempimento Miselli Serie TF – TMDF-1-BRC. La versione TF, dotata di filettatura interna da 3/4″ Gas, impiega un filtro aria in schiuma di poliuretano reticolato a base poliestere (PPI 60). Al contrario, il modello TMDF/1/BRC adotta un filtro in bronzo sinterizzato ad alta efficienza, caratterizzato da un grado di filtrazione di 30 microns. Questo elemento garantisce che l’aria richiamata all’interno del serbatoio, durante le naturali fluttuazioni di livello del fluido, sia priva di particolato dannoso per le tolleranze del sistema.

Cestello di Prefiltraggio (Serie TMDF/1/BRC)

Un elemento tecnico distintivo del modello TMDF/1/BRC è la presenza di un cestello di filtraggio integrato. Realizzato in acciaio inox con un grado di filtrazione di 300 microns, questo componente agisce come prefiltro primario durante le fasi di rabbocco. L’utilizzo del cestello nella fase di riempimento preserva in modo estremamente efficace il fluido dall’ingresso di macro-impurità all’interno del serbatoio, contribuendo a prolungare la vita utile dei filtri di linea e delle pompe. Le operazioni di rabbocco avvengono in modo rapido estraendo direttamente il coperchio a sgancio rapido, posizionato al di sopra del corpo del tappo.

Applicazioni e Dati di Portata

Le due varianti sono state ingegnerizzate per adattarsi a specifiche esigenze impiantistiche. Il tappo TF è particolarmente indicato per l’applicazione su serbatoi oleodinamici in materiale plastico; la sua filettatura interna ne agevola il montaggio avvitato su bocchettoni filettati esternamente, semplificando di conseguenza, dal punto di vista tecnico, lo stampaggio del serbatoio stesso. Questo modello offre una portata d’aria fino a 100 Lt/min, registrata con una differenza di pressione tra interno ed esterno di 110 mbar. La variante TMDF/1/BRC, equipaggiata con attacco filettato G.1″, è invece ottimizzata per l’installazione su serbatoi di piccole e medie dimensioni, con volumi operativi compresi tra i 25 e i 100 litri. Grazie alla sua particolare architettura fluidodinamica interna, assicura una portata d’aria nettamente superiore, raggiungendo i 500 Lt/min con una pressione differenziale di 150 mbar.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Riempimento Miselli Serie TF – TMDF-1-BRC
