Tappo Filettato Miselli Serie EP 435 PFN2.0N

Descrizione

Panoramica Tecnica e Funzionamento

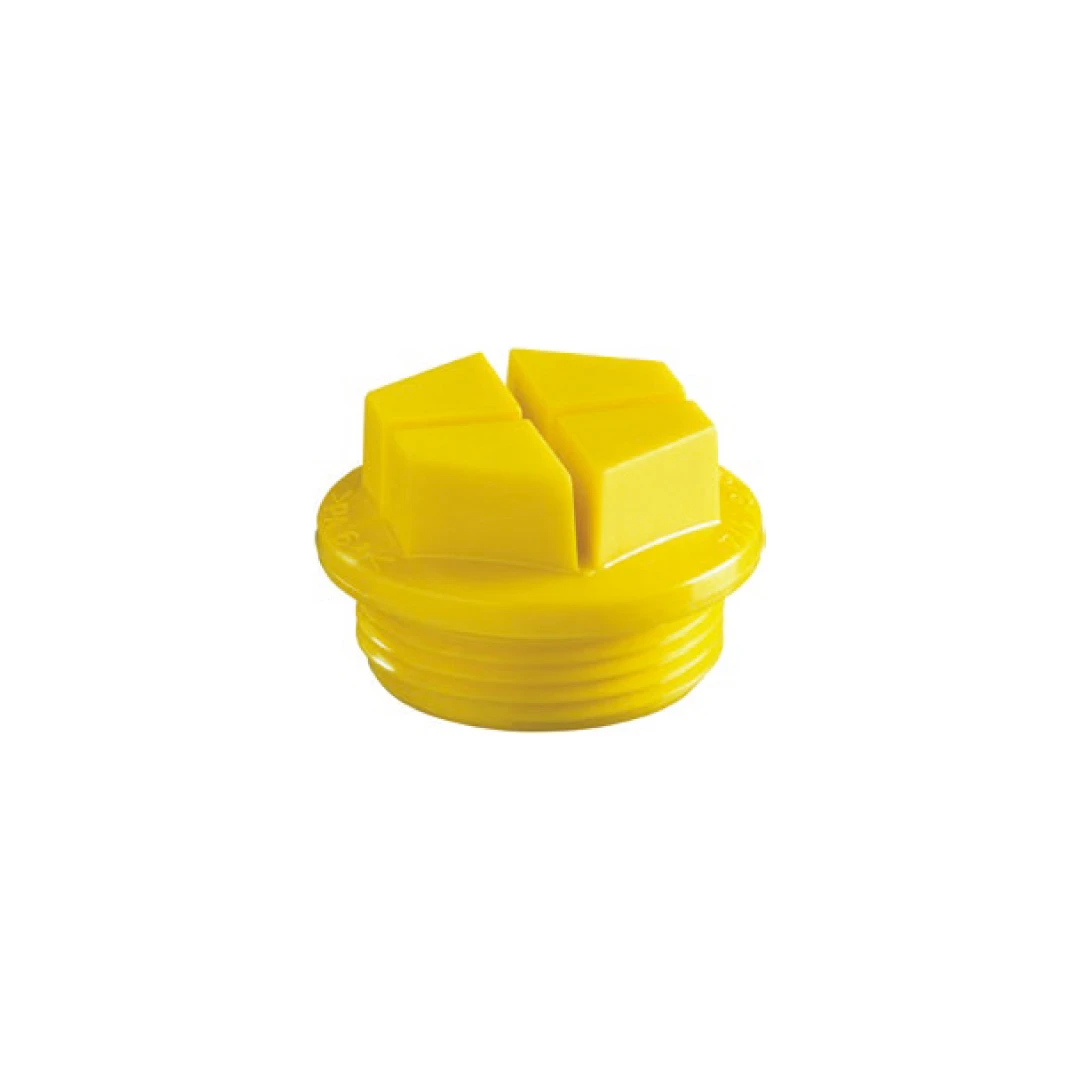

Il Tappo Filettato Miselli Serie EP 435 / PFN/2.0N costituisce un accessorio fondamentale per i componenti oleodinamici. La funzione primaria di questa serie è fungere da tappo di protezione dedicato alla salvaguardia dei fori filettati femmina presenti sui macchinari. L’installazione avviene mediante montaggio avvitato, un sistema che garantisce una tenuta meccanica sicura e previene l’ingresso di agenti esterni. L’impiego di questi dispositivi risulta cruciale per il controllo della contaminazione dei fluidi all’interno dei sistemi idraulici durante le fasi di manutenzione, stoccaggio o fermo macchina.

Caratteristiche Costruttive e Materiali

Sotto il profilo dei materiali, la serie è stampata utilizzando Poliammide PA 6 (Nylon 6). Questa scelta polimerica conferisce al componente un’ottima resistenza agli stress meccanici tipici del settore oleodinamico. Il materiale è caratterizzato da una peculiare colorazione gialla, studiata per massimizzare la visibilità del componente e facilitare le ispezioni visive rapide sugli impianti. Dal punto di vista delle performance termiche, il prodotto mantiene la sua integrità strutturale e funzionale fino a una massima temperatura di utilizzo di 90°C.

Varianti e Specifiche Dimensionali

La linea di prodotti copre un vastissimo spettro di applicazioni grazie a un’offerta dimensionale che si divide in due principali categorie di filettatura, adattandosi a diverse tipologie di porte e connessioni:

• Filettature Metriche: La gamma metrica spazia dai diametri più ridotti, come il modello EP435/M10x1 (diametro D di 14.2 mm) e il modello PFN/2.0/16.15N (M16x1.5), fino alle versioni per porte di grandi dimensioni come l’EP435/M 42×2, che presenta un diametro D di 50 mm e una chiave Sw di 36.
• Filettature GAS (B.S.P.): La disponibilità per gli standard GAS parte dalla variante G. 1/8″ (modello EP435/1/8″) con diametro D di 16.8 mm, arrivando fino al diametro G. 2″ (modello EP435/2″) che offre un diametro D di 68.4 mm e una chiave Sw di 55. Altri formati comuni includono le varianti PFN/2.0/14 N (G. 1/4) e PFN/2.0/12 N (G. 1/2).

Ogni articolo è rigorosamente dimensionato secondo quote specifiche (D, L1, L2, Sw) per assicurare il perfetto accoppiamento. La profondità di avvitamento (quota L1) varia da 9 mm per i modelli più piccoli fino a 15 mm per i diametri massimi. L’approvvigionamento dei componenti è organizzato per lotti industriali: l’imballo minimo varia in base alla taglia, partendo da 2.000 pezzi per le minuteria e scendendo a 500 pezzi per le dimensioni più voluminose come il formato G. 2″. La gamma rappresenta i 50 anni di affidabilità e innovazione del marchio Miselli.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo Filettato Miselli Serie EP 435 / PFN/2.0N.
