Gli strumenti di misura e controllo oleodinamici permettono di monitorare le condizioni operative degli impianti idraulici, individuare eventuali anomalie e mantenere prestazioni costanti nel tempo. Pressione, portata, temperatura e livello dell’olio rappresentano parametri fondamentali per valutare l’efficienza del circuito e il corretto funzionamento dei componenti.
Una misurazione accurata consente ai tecnici di riconoscere tempestivamente variazioni anomale, limitare il rischio di guasti e pianificare interventi mirati. Al contrario, strumenti inadeguati o letture poco affidabili possono nascondere problemi che compromettono produttività, sicurezza e durata delle apparecchiature.
La scelta dei dispositivi di misura richiede quindi un’attenta valutazione delle caratteristiche dell’impianto, delle condizioni di esercizio e degli obiettivi di monitoraggio.
Cosa sono gli strumenti di misura e controllo oleodinamici
Gli strumenti di misura oleodinamici sono dispositivi che rilevano e, in alcuni casi, trasmettono o elaborano informazioni sulle grandezze fisiche presenti nei circuiti idraulici.
La loro funzione principale consiste nel rendere osservabile il comportamento dell’impianto durante il funzionamento. Attraverso questi dati, gli operatori possono verificare se i componenti lavorano entro i parametri previsti e riconoscere eventuali scostamenti.
I dispositivi si distinguono principalmente in tre categorie funzionali:
-
Strumenti di indicazione: visualizzano direttamente una grandezza, come i manometri e gli indicatori di livello.
-
Sensori e trasduttori: convertono una grandezza fisica in un segnale utilizzabile dai sistemi di monitoraggio.
-
Dispositivi di controllo: rilevano il raggiungimento di determinate condizioni e attivano segnali o comandi, come pressostati e flussostati.
Queste soluzioni svolgono funzioni differenti ma complementari. La loro integrazione permette di costruire un sistema di controllo più completo e affidabile.
I principali parametri da monitorare negli impianti oleodinamici
Ogni circuito oleodinamico utilizza un fluido per trasmettere energia e azionare componenti meccanici. Il comportamento del fluido dipende da diverse grandezze operative, strettamente collegate tra loro.
Pressione idraulica: controllo della forza e dei carichi
La pressione rappresenta una delle grandezze più importanti negli impianti oleodinamici. Il carico applicato agli attuatori determina la pressione necessaria per sviluppare la forza richiesta.
Un valore superiore ai limiti progettuali può sollecitare eccessivamente tubazioni, raccordi, guarnizioni e altri componenti. Una pressione insufficiente, invece, può impedire agli attuatori di sviluppare la forza necessaria.
Il monitoraggio permette di riconoscere oscillazioni, picchi e variazioni rispetto alle condizioni normali.
Per esempio, una pressione elevata a monte di un filtro, accompagnata da una pressione sensibilmente inferiore a valle, può indicare una restrizione al passaggio dell’olio. Il confronto tra le due misure aiuta a localizzare il problema.
Portata idraulica: velocità e continuità dei movimenti
La portata indica il volume di fluido che attraversa una sezione del circuito nell’unità di tempo.
Negli impianti con cilindri idraulici, la portata influenza direttamente la velocità di avanzamento e rientro degli attuatori. Nei motori idraulici contribuisce a determinare la velocità di rotazione.
Una portata insufficiente può provocare movimenti lenti, cicli produttivi più lunghi e prestazioni inferiori alle aspettative.
Le variazioni possono dipendere da diversi fattori, tra cui usura della pompa, trafilamenti interni, regolazioni non corrette o restrizioni lungo il circuito.
Misurare la portata consente di distinguere un problema di alimentazione da un’anomalia localizzata negli altri componenti.
Temperatura dell’olio: stabilità e protezione dei componenti
La temperatura influenza direttamente la viscosità dell’olio idraulico, cioè la sua resistenza allo scorrimento.
Quando la temperatura aumenta, l’olio generalmente diventa meno viscoso. Se la viscosità scende sotto i valori raccomandati, il film lubrificante può assottigliarsi e favorire usura e trafilamenti.
Quando la temperatura diminuisce, invece, l’olio diventa più viscoso e incontra maggiore resistenza durante il passaggio attraverso tubazioni e componenti.
Un controllo termico efficace permette di riconoscere condizioni che favoriscono il surriscaldamento, come perdite energetiche eccessive, raffreddamento insufficiente o funzionamento prolungato delle valvole di massima pressione.
Livello dell’olio: continuità di alimentazione e sicurezza
Il livello del fluido nel serbatoio contribuisce al corretto funzionamento dell’impianto.
Un livello troppo basso può favorire l’aspirazione di aria da parte della pompa, con conseguenti rumori, irregolarità di funzionamento e possibili danni.
Un livello eccessivo può invece ridurre lo spazio necessario alle variazioni di volume del fluido e favorire fuoriuscite o altri problemi operativi, secondo la configurazione del serbatoio.
Gli indicatori di livello permettono di verificare rapidamente la quantità di olio disponibile e individuare eventuali variazioni anomale.
Tipologie di strumenti di misura oleodinamici
La scelta dello strumento dipende dalla grandezza da rilevare, dalla precisione richiesta e dalle modalità di utilizzo.
Manometri oleodinamici per la misurazione della pressione
I manometri consentono di leggere direttamente la pressione presente in un determinato punto del circuito.
I modelli analogici utilizzano generalmente un elemento elastico, come il tubo Bourdon, che si deforma sotto l’azione della pressione e muove l’indice sul quadrante.
I manometri digitali utilizzano invece un sensore elettronico e mostrano il valore su un display.
La selezione deve considerare il campo di misura, la classe di precisione, la compatibilità con il fluido e le condizioni ambientali.
Negli impianti soggetti a pulsazioni o vibrazioni, specifiche soluzioni costruttive possono migliorare la leggibilità e ridurre le sollecitazioni sul meccanismo.
Pressostati e trasduttori di pressione
I pressostati monitorano la pressione e commutano un contatto o un’uscita quando il valore raggiunge una soglia impostata.
Trovano applicazione nei sistemi di allarme, nelle sequenze automatiche e nelle funzioni di controllo previste dal progetto.
I trasduttori di pressione, invece, forniscono un segnale proporzionale alla grandezza misurata. Questo permette ai sistemi elettronici di acquisire valori continui e analizzarne l’andamento.
La distinzione è importante: il pressostato segnala il raggiungimento di una condizione, mentre il trasduttore permette di conoscere come varia la pressione nel tempo.
Flussimetri e flussostati per il controllo della portata
I flussimetri misurano la portata del fluido e permettono di verificare se il circuito riceve la quantità di olio necessaria.
I flussostati, chiamati anche lussostati, rilevano invece il raggiungimento di una determinata condizione di flusso e forniscono un segnale di commutazione.
Un flussimetro risulta utile quando occorre valutare le prestazioni di una pompa o controllare la portata effettiva di un circuito.
Un flussostato trova invece impiego quando serve verificare la presenza di un flusso minimo, per esempio in un circuito ausiliario.
Sensori di temperatura e indicatori di livello
I sensori di temperatura rilevano le condizioni termiche del fluido e consentono di integrare il dato nei sistemi di controllo.
Tra le tecnologie più diffuse rientrano le termoresistenze e i sensori elettronici, che permettono misurazioni adatte a differenti esigenze industriali.
Gli indicatori di livello possono utilizzare sistemi visivi, galleggianti o sensori elettronici.
Alcuni dispositivi combinano più funzioni, consentendo di monitorare sia il livello sia la temperatura dell’olio attraverso un unico punto di installazione.
Come scegliere gli strumenti di misura e controllo oleodinamici
Una selezione corretta deve partire dalle condizioni reali di funzionamento dell’impianto, non soltanto dalle caratteristiche nominali riportate nel catalogo.
Campo di misura e precisione
Il campo di misura deve comprendere i valori operativi previsti, inclusi gli eventuali picchi.
Un manometro con una scala eccessivamente ampia può rendere difficile interpretare piccole variazioni. Al contrario, uno strumento con un limite troppo vicino alla pressione massima può subire sovraccarichi.
Occorre valutare anche la precisione dichiarata dal produttore, distinguendo l’accuratezza dalla risoluzione del dispositivo.
La risoluzione indica la più piccola variazione visualizzabile, mentre l’accuratezza descrive quanto il valore misurato si avvicina a quello reale.
Compatibilità con fluido e condizioni operative
Ogni strumento deve resistere alle caratteristiche chimiche e fisiche del fluido utilizzato.
La compatibilità riguarda materiali metallici, guarnizioni e superfici a contatto con l’olio.
Temperatura, vibrazioni, umidità e contaminazione ambientale possono influenzare la durata e l’affidabilità dei dispositivi.
Negli impianti industriali, anche il grado di protezione dell’involucro e la resistenza alle sollecitazioni meccaniche rappresentano criteri importanti.
Segnali elettrici e integrazione nei sistemi di controllo
I sensori elettronici possono utilizzare differenti tipologie di uscita, tra cui segnali analogici in corrente o tensione e interfacce digitali.
La scelta dipende dalle caratteristiche del sistema di acquisizione e dalla distanza tra sensore e unità di controllo.
Occorre verificare compatibilità elettrica, alimentazione, tempi di risposta e protezione dai disturbi.
Un dispositivo tecnicamente preciso può infatti fornire dati poco affidabili quando il collegamento elettrico introduce interferenze o errori di acquisizione.
Installazione e manutenzione degli strumenti di misura
Anche uno strumento di qualità può produrre letture errate quando l’installazione non rispetta le indicazioni del produttore.
Posizionamento corretto dei sensori
Il punto di installazione influenza direttamente la rappresentatività della misura.
Per verificare le prestazioni di una pompa, per esempio, occorre individuare punti di rilevamento coerenti con le condizioni operative da analizzare.
Per valutare una perdita di carico, invece, è necessario confrontare la pressione a monte e a valle del componente interessato.
I sensori di temperatura devono rilevare valori rappresentativi del fluido, evitando posizioni che risentono eccessivamente di sorgenti termiche esterne.
Taratura e verifiche periodiche
La taratura permette di confrontare le indicazioni dello strumento con valori di riferimento affidabili e di determinarne gli eventuali errori.
Con il tempo, vibrazioni, sovraccarichi e condizioni ambientali possono modificare le prestazioni dei dispositivi.
Un piano di verifica deve considerare frequenza di utilizzo, criticità della misura, indicazioni del produttore e risultati dei controlli precedenti.
Quando lo strumento supera le tolleranze ammesse, il personale tecnico deve valutare regolazione, riparazione o sostituzione.
Le verifiche devono rispettare procedure di sicurezza appropriate: prima di scollegare un dispositivo occorre isolare il circuito, scaricare la pressione residua e mettere in sicurezza gli eventuali carichi sostenuti idraulicamente.
Diagnostica e manutenzione predittiva degli impianti oleodinamici
Gli strumenti di misura non servono soltanto a verificare il funzionamento immediato del circuito. Consentono anche di analizzare l’evoluzione delle prestazioni nel tempo.
Come riconoscere le anomalie attraverso i dati
Un singolo valore raramente permette di identificare con certezza un guasto. Il confronto tra più parametri offre indicazioni molto più affidabili.
Una riduzione della portata accompagnata da un aumento della temperatura può suggerire perdite interne o inefficienze del circuito.
Oscillazioni della pressione associate a rumorosità anomala possono invece richiedere controlli sull’aspirazione della pompa, sulla presenza di aria e sul funzionamento delle valvole.
Il tecnico deve interpretare ogni variazione considerando carico, regime di rotazione, temperatura e condizioni operative.
Monitoraggio continuo e manutenzione predittiva
L’integrazione dei trasduttori con sistemi di acquisizione dati permette di registrare le grandezze operative durante i cicli di lavoro.
L’analisi degli andamenti storici aiuta a individuare variazioni progressive che una misurazione occasionale potrebbe non evidenziare.
Per esempio, un aumento costante della temperatura a parità di carico può suggerire un peggioramento delle condizioni di raffreddamento o un incremento delle perdite energetiche.
La manutenzione predittiva utilizza queste informazioni per orientare controlli e interventi prima che le anomalie provochino un fermo macchina.

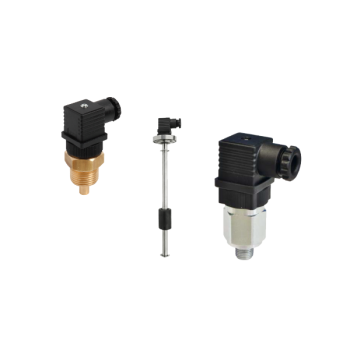

Strumenti di misura e controllo LubeTeam Hydraulic
La scelta di componenti affidabili rappresenta un passaggio fondamentale per mantenere sotto controllo le prestazioni degli impianti oleodinamici.
LubeTeam Hydraulic propone una gamma di dispositivi dedicati al monitoraggio delle principali grandezze operative, con soluzioni per differenti esigenze industriali.
Nella sezione Strumenti di misura e controllo è possibile approfondire le categorie disponibili, tra cui flussostati, indicatori di livello e sensori, pressostati e trasduttori.
La selezione deve considerare le caratteristiche del circuito, i parametri da monitorare e le condizioni effettive di esercizio.
Il supporto tecnico nella scelta dei componenti permette di individuare dispositivi compatibili con le esigenze applicative, evitando soluzioni sovradimensionate o inadatte.
Precisione delle misure ed efficienza degli impianti: un investimento strategico
Il controllo delle prestazioni oleodinamiche richiede informazioni attendibili, strumenti adeguati e una corretta interpretazione dei dati.
Manometri, pressostati, trasduttori, flussostati e sensori permettono di monitorare il comportamento del circuito e riconoscere condizioni che possono comprometterne l’affidabilità.
Una strategia di misurazione efficace contribuisce a ridurre gli interventi non programmati, migliorare la gestione della manutenzione e preservare la durata dei componenti.
La precisione non dipende soltanto dalla qualità del singolo dispositivo, ma dall’intero processo di selezione, installazione, taratura e analisi.
Scegliere strumenti di misura e controllo oleodinamici adeguati significa trasformare i dati operativi in decisioni tecniche più consapevoli, migliorando affidabilità, sicurezza e continuità produttiva.
