I distributori oleodinamici svolgono un ruolo centrale nel funzionamento di un impianto idraulico: gestiscono il percorso dell’olio e permettono di indirizzarlo verso i diversi componenti del circuito.
Il loro compito consiste quindi nel controllare il movimento degli utilizzatori, come cilindri e motori idraulici, stabilendo dove deve essere inviato il fluido all’interno del sistema.
La scelta del distributore corretto dipende dalle caratteristiche dell’impianto, dalla portata e dalla pressione di esercizio, dal numero di utenze da gestire e dal tipo di comando richiesto.
Conoscere il principio di funzionamento e le principali configurazioni disponibili aiuta a individuare una soluzione coerente con le esigenze della macchina.
Che cos’è un distributore oleodinamico
Un distributore oleodinamico è un componente utilizzato per controllare la direzione del fluido all’interno di un circuito idraulico.
La pompa mette in movimento l’olio e lo invia nel circuito. Il distributore ne gestisce successivamente il percorso verso uno o più utilizzatori.
Possiamo immaginarlo come un sistema di deviazione: a seconda della posizione del comando, il fluido viene indirizzato verso un determinato percorso.
In questo modo il distributore permette, per esempio, di comandare l’avanzamento o il ritorno di un cilindro oppure di modificare il senso di rotazione di un motore idraulico.
Per questo motivo rappresenta uno degli elementi fondamentali per il controllo del movimento nei sistemi oleodinamici.
Come funziona un distributore oleodinamico
Il funzionamento dipende dalla configurazione del componente, ma il principio generale rimane semplice.
Il distributore presenta diversi collegamenti attraverso i quali entra ed esce il fluido. Il comando modifica i collegamenti interni e consente all’olio di raggiungere la parte del circuito richiesta in quel momento.
Nei distributori a cursore, molto diffusi nelle applicazioni oleodinamiche, il movimento di un elemento interno apre e chiude differenti passaggi.
Consideriamo un cilindro idraulico a doppio effetto.
Per far muovere il pistone in una direzione, il distributore invia il fluido verso un lato del cilindro e permette all’olio presente sul lato opposto di tornare verso il circuito di scarico.
Quando il comando cambia posizione, il percorso si inverte e il cilindro si muove nella direzione opposta.
È proprio questa capacità di modificare il percorso dell’olio a rendere il distributore essenziale per il controllo della macchina.
Vie e posizioni di un distributore oleodinamico
Tra le caratteristiche più importanti di un distributore troviamo il numero di vie e il numero di posizioni.
Questi valori vengono spesso indicati con sigle come:
- 2/2;
- 3/2;
- 4/2;
- 4/3.
Il primo numero indica generalmente il numero di collegamenti controllati dal distributore, mentre il secondo indica le posizioni che il componente può assumere.
Un distributore 4/3, per esempio, presenta quattro vie e tre posizioni.
La configurazione necessaria cambia in funzione del circuito e del tipo di utilizzatore che deve essere controllato.
Non basta quindi conoscere soltanto il numero di vie. Occorre verificare anche il comportamento previsto nelle diverse posizioni del distributore.
Le principali tipologie di distributori oleodinamici
Il mercato propone numerose configurazioni sviluppate per adattarsi alle differenti esigenze degli impianti industriali e mobili.
Una prima distinzione riguarda la struttura del distributore.

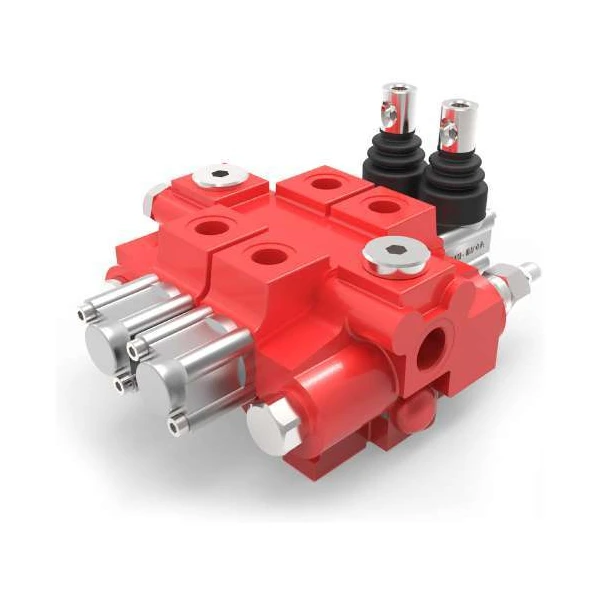

Distributori monoblocco
I distributori monoblocco integrano più elementi all’interno di un unico corpo.
La struttura compatta li rende adatti a numerose applicazioni nelle quali occorre gestire uno o più movimenti attraverso una soluzione relativamente semplice.
La configurazione viene scelta in funzione del numero di utenze e delle caratteristiche dell’impianto.
Distributori componibili
I distributori componibili sono invece costituiti da più sezioni assemblate.
Questa soluzione permette di configurare il sistema in funzione delle diverse utenze presenti sulla macchina.
La modularità rappresenta uno dei principali vantaggi quando l’impianto richiede più funzioni o configurazioni specifiche.
LubeTeam Hydraulic mette a disposizione diverse soluzioni nella sezione dedicata ai Distributori Oleodinamici, destinate a differenti applicazioni e configurazioni di impianto.
Tipi di comando dei distributori oleodinamici
Un altro elemento importante riguarda il modo in cui il distributore viene azionato.
La scelta dipende dalla macchina, dal livello di automazione richiesto e dalle modalità con cui l’operatore deve controllare il sistema.
Comando manuale
Il comando manuale viene generalmente azionato attraverso una leva.
È una soluzione semplice e molto utilizzata sulle macchine nelle quali l’operatore controlla direttamente i movimenti dell’impianto.
Comando elettrico
Il comando elettrico utilizza un segnale per azionare il distributore.
Questa configurazione consente di integrare il sistema oleodinamico con i sistemi elettrici ed elettronici della macchina e trova quindi largo impiego negli impianti automatizzati.
Comando idraulico o pneumatico
In determinate applicazioni il distributore può essere comandato attraverso un segnale idraulico o pneumatico.
La soluzione viene scelta in funzione dell’architettura e delle esigenze specifiche del circuito.
Comando proporzionale
I distributori proporzionali permettono un controllo più graduale del movimento rispetto ai tradizionali sistemi che lavorano principalmente attraverso posizioni definite.
Questa tecnologia viene utilizzata quando l’applicazione richiede una regolazione più precisa e progressiva del movimento.
Come scegliere un distributore oleodinamico
La scelta di un distributore non dovrebbe basarsi esclusivamente sulle dimensioni degli attacchi o sul numero di leve disponibili.
Occorre considerare l’intero circuito e le condizioni reali nelle quali il componente dovrà lavorare.
Portata dell’impianto
La portata rappresenta uno dei primi valori da considerare.
Il distributore deve essere compatibile con la quantità di olio che attraversa il circuito durante il funzionamento.
Utilizzare un componente non adeguato alle caratteristiche dell’impianto può influire negativamente sulle prestazioni complessive.
Per questo motivo la portata indicata dal costruttore deve sempre essere confrontata con i dati effettivi del sistema.
Pressione di esercizio
Anche la pressione rappresenta un parametro fondamentale.
Ogni distributore viene progettato per lavorare entro specifiche condizioni operative.
La pressione prevista dal circuito deve quindi essere compatibile con i valori ammessi dal componente.
La verifica deve essere effettuata sulla documentazione tecnica del produttore e tenendo conto delle caratteristiche complessive dell’impianto.
Numero di utenze
Occorre poi stabilire quanti utilizzatori devono essere gestiti.
Una macchina semplice può richiedere il controllo di un solo cilindro, mentre sistemi più articolati possono prevedere numerosi attuatori.
Il numero di utenze influenza quindi la configurazione e il numero di sezioni necessarie.
Tipo di comando
Manuale, elettrico, idraulico o proporzionale: anche il sistema di comando deve essere scelto in funzione dell’applicazione.
Una macchina azionata direttamente dall’operatore può avere esigenze molto diverse rispetto a un sistema industriale automatizzato.
Tipologia di impianto
Il distributore deve infine integrarsi correttamente con gli altri componenti del circuito.
Pompa, valvole, cilindri, motori e distributori lavorano infatti come parti dello stesso sistema.
Per questo motivo la scelta deve sempre considerare il funzionamento complessivo della macchina e non il singolo componente isolato.
Perché la qualità dell’olio è importante
Il fluido idraulico svolge un ruolo fondamentale nel funzionamento dell’intero impianto.
La presenza di contaminanti può compromettere il corretto funzionamento dei componenti e aumentare progressivamente l’usura.
I distributori presentano elementi interni che devono muoversi correttamente per aprire e chiudere i diversi passaggi dell’olio. La presenza di particelle o impurità può quindi interferire con il loro funzionamento.
Una corretta filtrazione e una manutenzione regolare del fluido contribuiscono a proteggere il distributore e gli altri componenti del circuito.
Anche utilizzare un olio con caratteristiche adeguate all’applicazione risulta fondamentale.
La scelta del fluido deve sempre seguire le indicazioni previste per la macchina e per i suoi componenti.
I segnali di un possibile problema al distributore
Un distributore oleodinamico può manifestare differenti sintomi quando qualcosa nel sistema non funziona correttamente.
Tra i segnali che richiedono un controllo troviamo:
- movimenti irregolari degli attuatori;
- difficoltà nell’azionamento;
- risposta più lenta rispetto al normale;
- perdite di olio;
- rumori anomali;
- aumento insolito della temperatura del circuito.
Questi sintomi non indicano necessariamente un guasto al distributore.
L’impianto oleodinamico è formato da molti componenti collegati tra loro e lo stesso problema può derivare dalla pompa, dal fluido, dalle valvole, dagli attuatori o da altri elementi del sistema.
Per questo motivo è importante effettuare una diagnosi completa prima di sostituire un componente.
Manutenzione dei distributori oleodinamici
Una corretta manutenzione contribuisce a preservare nel tempo l’affidabilità del distributore e dell’intero circuito.
Il primo elemento da controllare è il fluido.
Mantenere l’olio nelle condizioni previste e controllare lo stato della filtrazione permette di limitare la presenza di contaminanti.
È inoltre utile verificare periodicamente eventuali perdite, collegamenti e sistemi di comando.
Nel caso dei distributori azionati elettricamente, il controllo deve comprendere anche connettori e componenti elettrici.
Quando si rilevano comportamenti anomali, conviene individuare prima la causa del problema e successivamente valutare l’intervento necessario.
Una manutenzione basata sui controlli periodici permette di individuare più facilmente eventuali anomalie prima che possano influire in modo significativo sul funzionamento della macchina.
Distributori oleodinamici e affidabilità dell’impianto
Il distributore deve lavorare insieme a tutti gli altri elementi del circuito.
Scegliere un componente adeguato significa quindi considerare portata, pressione, numero di utenze, modalità di comando e caratteristiche generali della macchina.
Non esiste un distributore migliore in assoluto.
Esiste la soluzione più adatta alle condizioni nelle quali il sistema deve lavorare.
Una corretta selezione parte quindi dall’analisi dell’applicazione e dalla verifica dei dati tecnici forniti dai produttori.
Affidarsi a componenti compatibili con l’impianto e mantenere sotto controllo le condizioni del fluido permette di preservare affidabilità, continuità operativa e prestazioni del sistema oleodinamico nel tempo.
