Il Blocco di Sicurezza Manuale FOX Serie SSB6 – SSB10 rappresenta un componente fondamentale per la gestione lato olio degli impianti oleodinamici. Questa specifica configurazione è stata sviluppata per proporre un blocco di sicurezza versatile, destinato a tutti i clienti che sono già provvisti di rubinetti, adattatori e nippli. La sua architettura consente di personalizzare in totale autonomia gli attacchi sia sul lato dell’accumulatore sia sul lato dell’impianto, garantendo una perfetta integrazione attraverso l’impiego degli adattatori VS o dei nippli NS originali FOX.

Caratteristiche Costruttive e Affidabilità

I blocchi di sicurezza manuali FOX si distinguono per un’elevata solidità. Entrambe le versioni disponibili sono realizzate di serie in acciaio zincato, materiale che assicura durabilità e protezione nel tempo. A conferma degli elevati standard di sicurezza, questi componenti possiedono la certificazione CE e sono progettati per sopportare una pressione massima d’esercizio pari a 350 bar. Per le applicazioni che operano in ambienti particolarmente aggressivi, è inoltre disponibile su richiesta un’esecuzione interamente in acciaio inossidabile.

Principio di Funzionamento e Valvola di Sicurezza Integrata

Uno dei principali vantaggi operativi offerti dal Blocco di Sicurezza Manuale FOX Serie SSB6 – SSB10 risiede nella fornitura di un sistema che include già una valvola di sicurezza. Questa valvola viene fornita direttamente tarata alla pressione richiesta in fase di ordine; il valore di taratura espresso in Bar deve infatti essere indicato preventivamente dal cliente. Tale caratteristica elimina la necessità di calibrazioni aggiuntive, velocizzando le fasi di allestimento dell’impianto.

Specifiche Tecniche e Differenze tra i Modelli

La serie si articola in due varianti principali ad esecuzione manuale, differenziate per portata, diametro della luce di passaggio e ingombri fisici, entrambe consigliate per accumulatori FOX con volumi compresi tra 0.051 e 10 litri.

Modello SSB6

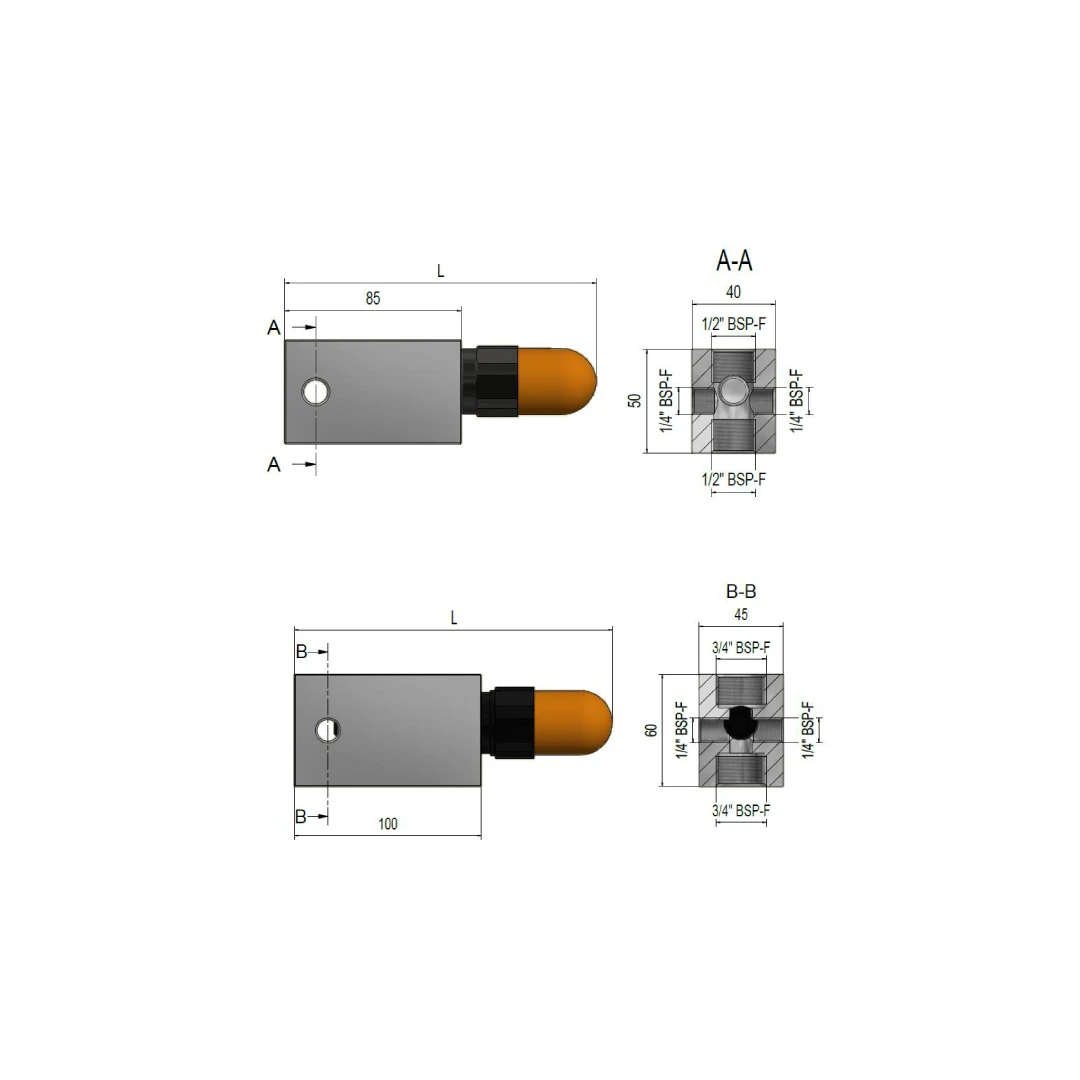

Il modello SSB6 è caratterizzato da un diametro della luce di passaggio del fluido pari a 10 mm e gestisce una portata di 50 l/min calcolata a 10 m/s. Le connessioni idrauliche, sia sul lato accumulatore che sul lato impianto, sono da 1/2″ BSP-F. Dal punto di vista dimensionale, questo blocco presenta un’altezza (H) di 40 mm, una profondità (P) di 50 mm e una lunghezza (L) di 150 mm.

Modello SSB10

Progettato per gestire flussi superiori, il modello SSB10 presenta una luce di passaggio da 12 mm, consentendo una portata di 120 l/min a 10 m/s. Le connessioni idrauliche passano in questo caso a 3/4″ BSP-F per ambedue i lati. Le dimensioni complessive risultano di conseguenza maggiorate, con un’altezza (H) di 45 mm, una profondità (P) di 60 mm e una lunghezza (L) di 170 mm.

Tabella tecnica riepilogativa delle caratteristiche principali
