Indicatore di Livello Elettrico Miselli Serie XL-127-PLAST
L’Indicatore di Livello Elettrico Miselli Serie XL/127/PLAST è progettato per il monitoraggio visivo ed elettrico nei sistemi oleodinamici. Realizzato con corpo in poliammide trasparente e protezione in PA66, offre elevata resistenza meccanica. Supporta una pressione di utilizzo fino a 1 bar e temperature massime di 80°C. Disponibile con sensori di livello minimo e temperatura massima, è compatibile con oli minerali, sintetici e gasolio, risultando la scelta ideale per applicazioni industriali rigorose.
L’Indicatore di Livello Elettrico Miselli Serie XL/127/PLAST rappresenta una soluzione tecnica avanzata per il monitoraggio costante dei fluidi all’interno dei serbatoi oleodinamici. Questo componente combina l’ispezione visiva diretta, garantita da un corpo centrale trasparente, con l’invio di precisi segnali elettrici di allarme, che si attivano al raggiungimento di soglie critiche di livello o di temperatura del fluido. Progettato con un interasse di fissaggio standard di 127 mm, si installa facilmente tramite due fori filettati, richiedendo una coppia massima di serraggio di 5 Nm.
L’indicatore è costruito per assicurare durata e affidabilità. Il corpo interno è stampato in poliammide trasparente e saldato a ultrasuoni per garantire una tenuta stagna impeccabile. A protezione del nucleo è presente una carenatura esterna in PA66 caricato al 30% con fibra di vetro (F.V.), strutturata per mantenere una perfetta visibilità sia frontale che laterale del fluido. L’isolamento idraulico è affidato a guarnizioni in NBR 70 Shore, con l’opzione di richiedere guarnizioni in FKM (tipo VITON) per utilizzi gravosi. Il fissaggio avviene mediante viti forate e dadi M12 in acciaio zincato bianco, sostituibili su richiesta con componenti in acciaio inox. L’indicatore opera in sicurezza con una pressione massima di 1 bar e tollera una temperatura massima consigliata di 80°C.

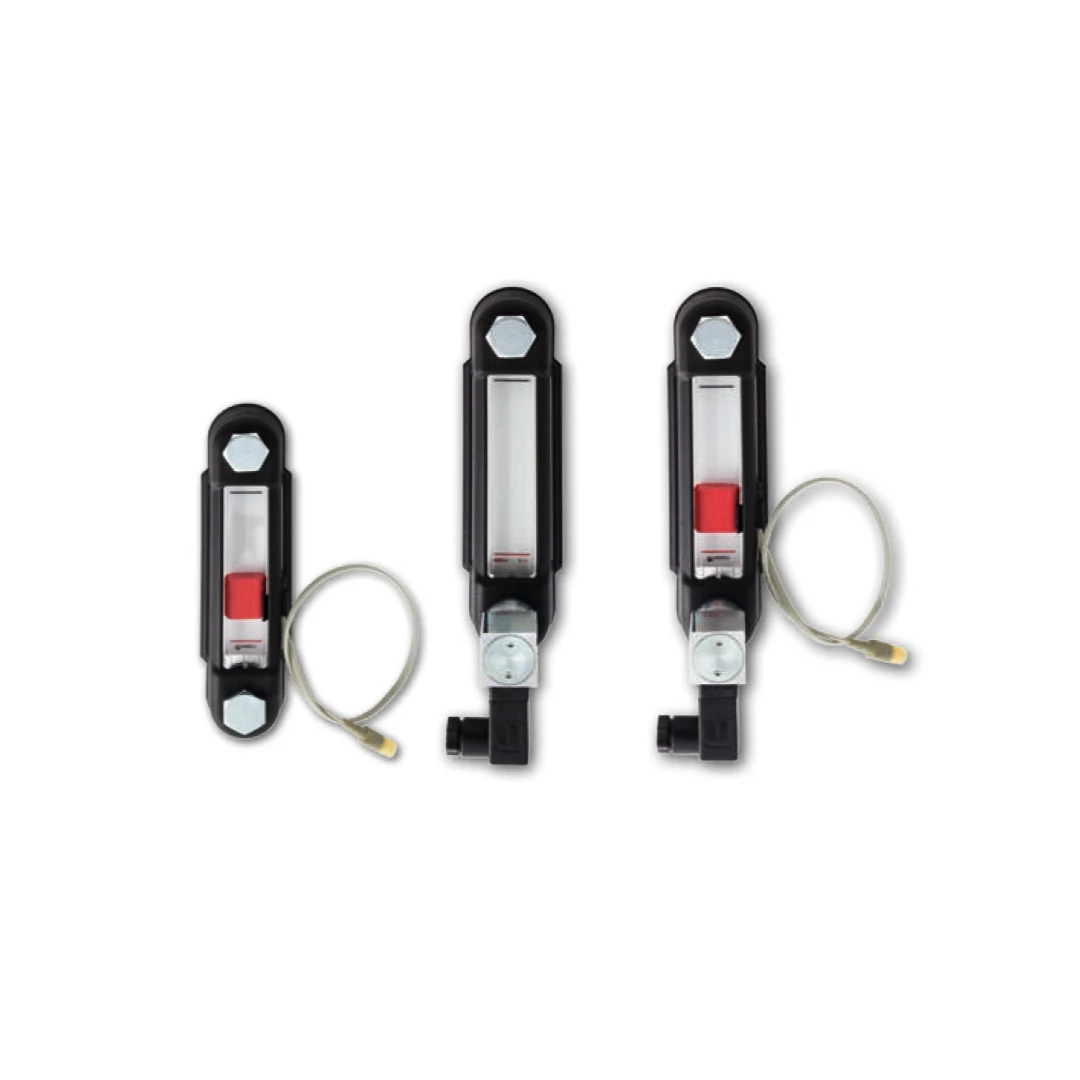

Per rispondere alle diverse necessità impiantistiche, la serie è declinata in tre configurazioni principali.
Questa variante integra un sensore di livello minimo di tipo REED, posizionato sulla carenatura esterna e liberamente regolabile in altezza in base alle specifiche di controllo. All’interno del visore scorre un galleggiante in tecnopolimero dotato di un elemento magnetico: una volta intercettata la quota del sensore, l’elemento chiude il contatto elettrico. Fornito standard con contatto normalmente aperto (NO), il sensore è equipaggiato con un cavo di 30 cm e connettore maschio M8. È disponibile anche l’opzione con vite forata M10 (Modello SLV/76-SL).
Questo modello alloggia un sensore di temperatura massima di tipo bimetallico direttamente all’interno della vite di fissaggio M12 inferiore, assicurando un grado di protezione IP65. Il sensore può essere tarato nativamente a 60°C o 70°C. Viene fornito con connettore DIN orientabile e offre la scelta tra contatto normalmente aperto (NO) o normalmente chiuso (NC).
Questa versione completa unisce le funzionalità di entrambe le varianti precedenti, consentendo il monitoraggio simultaneo del livello minimo (tramite galleggiante magnetico e sensore REED) e della temperatura massima (tramite termostato bimetallico nella vite di fissaggio) all’interno di un unico componente.
L’indicatore XL/127/PLAST vanta un’ampia compatibilità con i principali fluidi idraulici: oli sintetici, oli minerali, gasolio e alcune tipologie di benzine. È tassativo evitare il contatto prolungato con alcol, liquidi detergenti a base alcolica e liquidi refrigeranti operanti ad alte temperature. Per applicazioni specifiche che implicano l’impiego di alcol o refrigeranti particolari, è disponibile su richiesta l’esecuzione speciale identificata dal modello -CX.
Tabella tecnica riepilogativa delle caratteristiche principali dei Indicatore di Livello Elettrico Miselli Serie XL/127/PLAST.
| Caratteristica | Valore |
|---|---|
| Interasse | 127 mm (Tolleranza ±0.2 mm) |
| Materiale Corpo Interno | Poliammide trasparente (saldato a ultrasuoni) |
| Materiale Protezione Esterna | PA66 30% F.V. |
| Pressione Max di Utilizzo | 1 bar |
| Temperatura Max Consigliata | 80°C |
| Guarnizioni Standard | NBR 70 Shore |
| Viti e Dadi di Fissaggio | M12 in acciaio zincato bianco |
| Coppia Max di Serraggio | 5 Nm |
| Sensore di Livello (Modelli SL / SL-ST) | REED 2 fili, 3-30 Vac/dc, IP67 |
| Sensore di Temperatura (Modelli ST / SL-ST) | Contatto bimetallico (taratura 60°C o 70°C), 250 Vac 10A, IP65 |
| Compatibilità Fluidi | Oli sintetici e minerali, gasolio, alcune benzine |
| Fluidi Incompatibili | Alcol, detergenti con alcoli, liquidi refrigeranti ad alte temp. |
