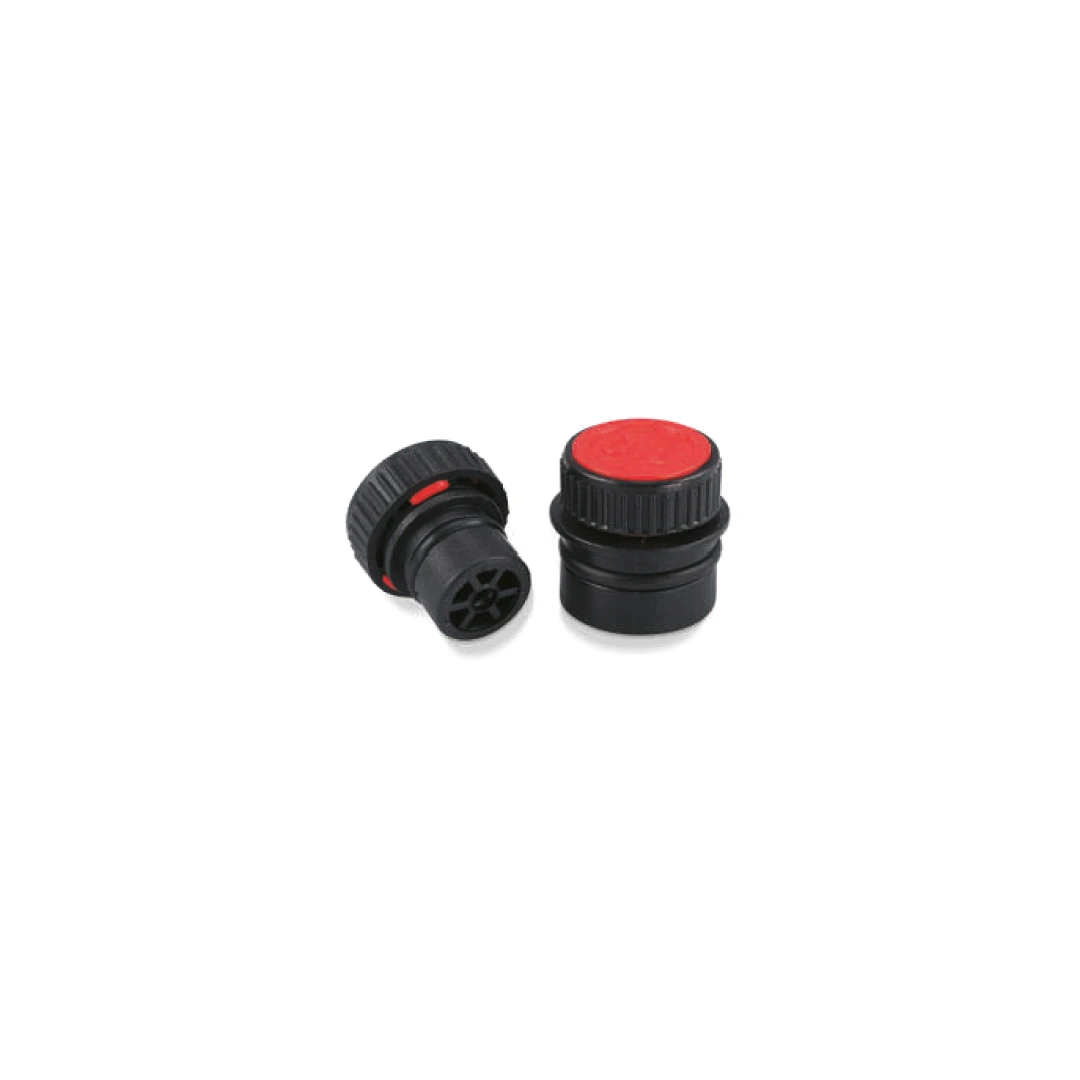

Il Tappo a Testa Bassa Miselli Serie TPB – TPBS – TPBSF è un componente a testa cilindrica con impugnatura zigrinata, progettato appositamente per il montaggio a pressione nei sistemi oleodinamici. Realizzato in resistente materiale termoplastico Poliammide 66, garantisce una tenuta operativa ottimale tramite una guarnizione O-Ring in NBR 70 Shore. Essendo un accessorio a ridotto ingombro esterno, è particolarmente indicato per installazioni in spazi ristretti. Le varianti si differenziano integrando funzionalità di sfiato dell’aria (TPBS) e filtrazione in schiuma di poliuretano (TPBSF). La temperatura massima d’impiego supportata è di 100°C.
La serie di accessori per la gestione dei fluidi include il Tappo a Testa Bassa Miselli Serie TPB – TPBS – TPBSF, una famiglia di tappi di sfiato in plastica sviluppata per i circuiti oleodinamici. Questi tappi di riempimento sono caratterizzati da un profilo a testa cilindrica dotato di una comoda impugnatura zigrinata, che semplifica l’installazione e l’ispezione. Il design compatto è stato concepito specificamente per offrire un ridotto ingombro esterno; pertanto, risultano particolarmente indicati in tutte quelle configurazioni d’impianto in cui lo spazio utile per il montaggio è fortemente limitato.
Per garantire prestazioni prolungate all’interno degli impianti idraulici, l’intera serie è prodotta utilizzando un materiale termoplastico ad alta resistenza, ovvero il Poliammide 66. Questo polimero tecnico consente ai componenti di sopportare una temperatura massima d’impiego pari a 100°C senza subire deformazioni. La sicurezza idraulica e la prevenzione delle perdite sono assicurate da una guarnizione di tenuta dedicata: un anello O-Ring realizzato in NBR 70 Shore, il quale è perfettamente alloggiato nella sua apposita sede per un isolamento sicuro.
La linea si suddivide in tre modelli, ciascuno pensato per precise necessità di sistema:
Modelli Serie TPB: Sono i classici tappi a testa bassa con montaggio a pressione, adatti a funzioni di sola chiusura del punto di riempimento senza sfogo dell’aria.
Modelli Serie TPBS: Si identificano come tappi a testa bassa con sfiato, sempre a montaggio a pressione. La loro peculiarità strutturale è data dalla presenza di sei sezioni per lo sfiato aria, ricavate e poste esattamente al di sotto dell’impugnatura.
Modelli Serie TPBSF: Costituiscono la versione più avanzata, essendo tappi a testa bassa dotati sia di sfiato (sei sezioni) sia di elemento filtrante. Il filtro aria incorporato è costituito da schiuma di poliuretano reticolato a base poliestere di tipo PPI 60, essenziale per bloccare l’ingresso di impurità nel serbatoio.
Questi componenti richiedono un montaggio a pressione rigoroso e calibrato. Affinché l’inserimento avvenga in modo ottimale, le specifiche tecniche richiedono l’esecuzione di un foro d’innesto con una tolleranza compresa tra -0 e +0.1. Contestualmente, è tassativo realizzare uno smusso d’imbocco di 1/45° per facilitare l’ingresso dell’O-Ring senza rischiare pizzicature o tagli. Tutti i tappi della serie condividono un diametro esterno (quota D) fisso di 30 mm. Sono declinati in quattro taglie dimensionali di base, identificate dai codici 18, 20, 26 e 30, le quali presentano rispettivamente un diametro di incastro (quota F) di 18 mm, 20 mm, 26 mm e 30 mm. A variare minimamente è anche l’ingombro in altezza (quota h1) compreso tra 14.5 mm e 15.5 mm, così come la profondità di penetrazione nel foro (quota h2) che spazia dai 14 mm fino ai 16.3 mm.
Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo a Testa Bassa Miselli Serie TPB – TPBS – TPBSF.
| Caratteristica | Valore |
|---|---|
| Famiglia Componente | Tappi di sfiato in plastica a testa cilindrica |
| Tipologia di Montaggio | A pressione |
| Materiale Corpo | Termoplastico (Poliammide 66) |
| Materiale Guarnizione | Anello O-Ring in NBR 70 Shore |
| Temperatura Massima d’Impiego | 100°C |
| Sezioni Sfiato Aria (TPBS / TPBSF) | Sei sezioni poste sotto l’impugnatura |
| Elemento Filtrante (solo TPBSF) | Schiuma di poliuretano reticolato base poliestere PPI 60 |
| Lavorazione Sede (Tolleranza Foro) | Richiesto -0 +0.1 |
| Lavorazione Sede (Smusso d’imbocco) | 1/45° |
| Dimensioni Disponibili (Quota F) | 18 mm, 20 mm, 26 mm, 30 mm |
| Diametro Esterno Costante (Quota D) | 30 mm |
