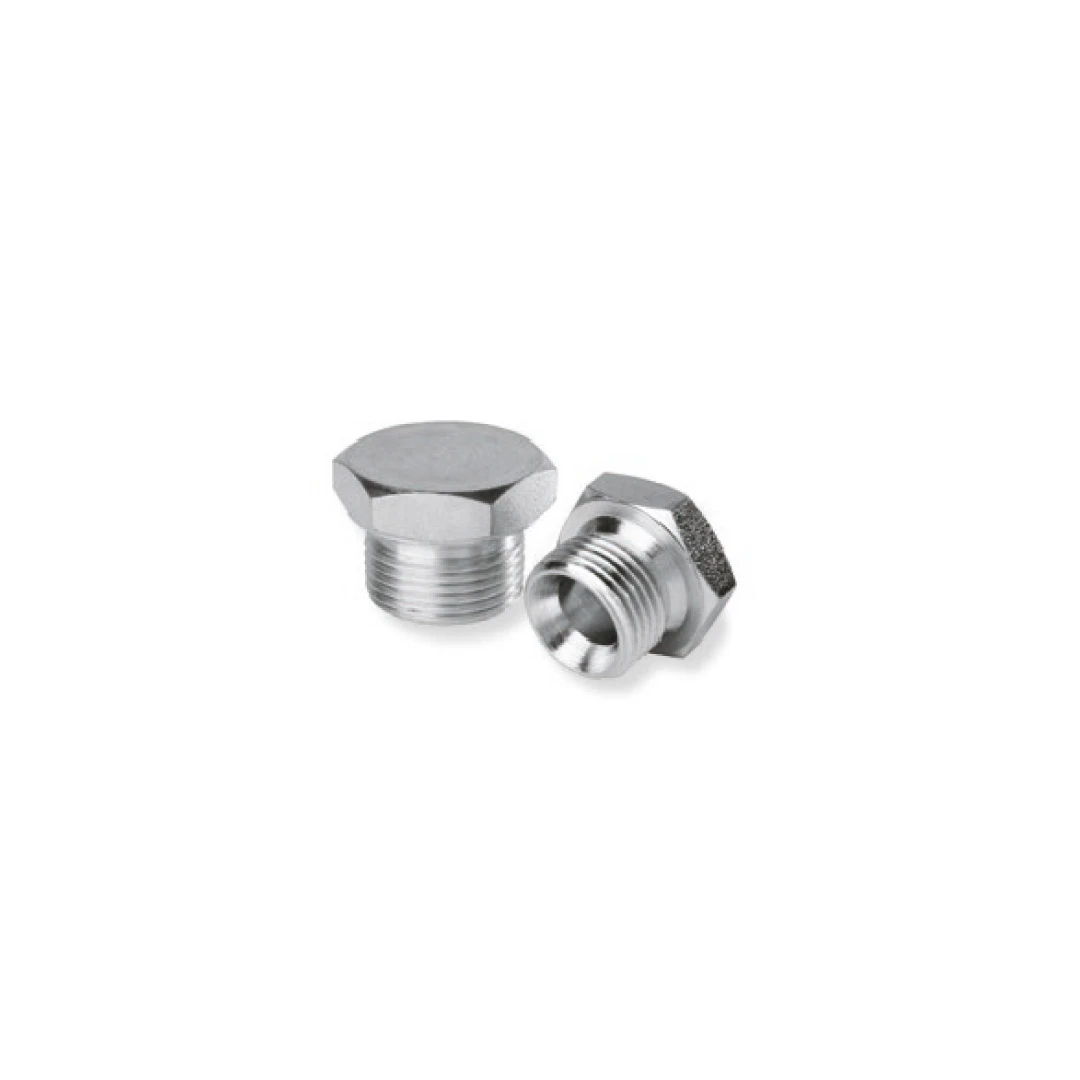

Il Tappo a Testa Esagonale Miselli Serie TTE è un componente metallico sviluppato specificamente per l’applicazione su componenti oleodinamici. Realizzato interamente in acciaio al piombo AVP (11SMnPb37) , garantisce elevate proprietà meccaniche nei circuiti idraulici. Copre una vasta gamma dimensionale: versioni con filettatura Gas da G1/8″ a G1 1/2″ , e versioni metriche da M10x1 a M26x1.5. Offre la possibilità di integrare una guarnizione di tenuta fornibile separatamente, assicurando massima versatilità di montaggio e isolamento per ogni esigenza tecnica.
Il Tappo a Testa Esagonale Miselli Serie TTE è un accessorio metallico di precisione progettato per operare su componenti oleodinamici. L’intera serie è prodotta utilizzando acciaio al piombo AVP, contraddistinto dalla sigla tecnica 11SMnPb37. Questa lega specifica garantisce ottime caratteristiche di lavorabilità e resistenza meccanica, rendendo il tappo idoneo per sopportare i carichi di serraggio tipici dei sistemi e dei circuiti idraulici industriali. Questo componente assicura la corretta tenuta per il controllo della contaminazione dei fluidi all’interno dell’impianto idraulico. Per ottimizzare il livello di isolamento idraulico, il sistema prevede la possibilità di equipaggiare il tappo con una guarnizione di tenuta, che viene fornita a parte in base alle specifiche esigenze progettuali.
La gamma di produzione include numerosi modelli equipaggiati con filettatura Gas (G), identificati in base alla quota di attacco (ØF) e alla dimensione della chiave esagonale (CH). Le dimensioni standard partono dal modello TTE-18 con filettatura G1/8″, lunghezza della filettatura (I1) di 8 mm, lunghezza totale (L) di 13 mm e chiave esagonale da 14 mm. A seguire, la serie offre il TTE-14 (G1/4″, I1 11 mm, L 17 mm, CH 19 mm) e il TTE-38 (G3/8″, I1 12 mm, L 19 mm, CH 22 mm). Per le connessioni di dimensioni medie sono disponibili il TTE-12 (G1/2″, L 22 mm, CH 27 mm) e il TTE-34 (G3/4″, L 25 mm, CH 32 mm). Il modello standard di calibro maggiore è il TTE-1 (G1″) con una lunghezza totale di 29 mm e chiave da 41 mm. Per connessioni idrauliche ad altissima portata, le versioni TTE-114 (G1 1/4″, CH 50 mm) e TTE-112 (G1 1/2″, CH 55 mm) sono disponibili esclusivamente su richiesta.
Oltre alla gamma Gas, i tappi a testa esagonale sono ampiamente declinati con filettature metriche (M). La versione iniziale è la TTE-10.1 con passo M 10×1 (I1 8 mm, L 12 mm, CH 14 mm). Le versioni superiori utilizzano un passo M..x1.5, iniziando con il modello TTE-12.15 (M 12×1.5, I1 10 mm, CH 17 mm) per arrivare al TTE-14.15 (M 14×1.5, I1 11 mm, CH 19 mm) e al TTE-16.15 (M 16×1.5, I1 12 mm, CH 22 mm). Aumentando il diametro si incontrano il TTE-18.15 (M 18×1.5), il TTE-20.15 (M 20×1.5, L 22 mm, CH 27 mm) e il TTE-22.15 (M 22×1.5, L 23 mm, CH 27 mm). Seguendo la stessa logica dei raccordi Gas di grandi dimensioni, i modelli metrici TTE-24.15 (M 24×1.5, L 25 mm, CH 30 mm) e TTE-26.15 (M 26×1.5, L 25 mm, CH 32 mm) sono realizzati e forniti solo previa richiesta specifica. Tutti i tappi e sfiati metallici menzionati riflettono le direttive costruttive aggiornate al 01/2021.
Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo a Testa Esagonale Miselli Serie TTE
| Caratteristica | Valore |
|---|---|
| Materiale Costruttivo | Acciaio al piombo AVP (11SMnPb37) |
| Settore di Applicazione | Accessori per componenti oleodinamici |
| Tenuta e Guarnizioni | Possibilità di fornire guarnizione di tenuta a parte |
| Filettature Gas (Standard) | Da G 1/8″ a G 1″ |
| Filettature Gas (Solo su richiesta) | G 1 1/4″ – G 1 1/2″ |
| Filettature Metriche (Standard) | Da M 10×1 a M 22×1.5 |
| Filettature Metriche (Solo su richiesta) | M 24×1.5 – M 26×1.5 |
