Tappo di Riempimento Miselli Serie FSB

Descrizione

I componenti della famiglia Tappo di Riempimento Miselli Serie FSB sono dispositivi di riempimento e sfiato metallici appositamente progettati per l’integrazione su componenti oleodinamici. La struttura principale di questi tappi è realizzata in resistente acciaio cromato. All’interno, è posizionato un filtro aria in poliuretano che assicura un controllo efficace della contaminazione dei fluidi. Il grado di filtrazione standard offerto è di 40µ, ma per esigenze operative specifiche è disponibile in alternativa un filtro con grado di filtrazione di 10µ. Le guarnizioni piane fornite in dotazione, sia per la parte interna che esterna, sono realizzate in sughero di serie. Tuttavia, su esplicita richiesta, è possibile equipaggiare i tappi con guarnizioni in gomma sintetica NBR 70 Sh per una maggiore compatibilità chimica.

Varianti e Modelli Disponibili

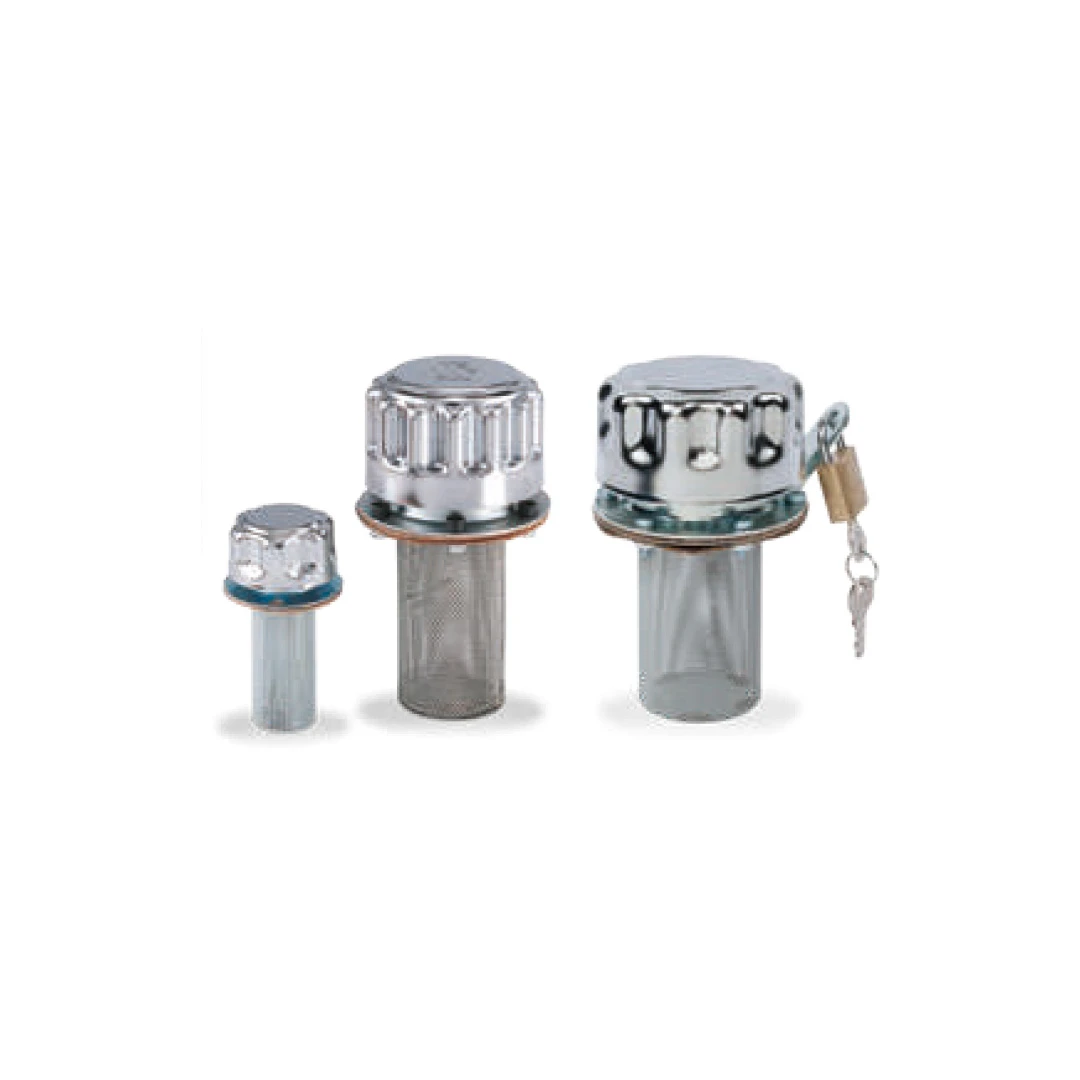

L’offerta tecnica è versatile e comprende diversi modelli per adattarsi a molteplici configurazioni e spazi di installazione. Il modello FSB/05 rappresenta la versione più compatta, caratterizzata da un peso di soli 96 grammi e da una portata d’aria di 120 Lt/min. I modelli appartenenti alla serie FSB/25 garantiscono prestazioni fluidodinamiche superiori, raggiungendo una portata d’aria nominale di 600 Lt/min (con picchi fino a 950 Lt/min a seconda delle misurazioni specifiche indicate dal produttore) e pesi strutturali variabili tra 290 e 327 grammi. Per massimizzare la sicurezza delle centraline e degli impianti idraulici, l’azienda rende disponibile su richiesta il modello FSB/25/L, il quale è provvisto di un robusto lucchetto di sicurezza. Un’ulteriore variante specializzata è il modello FSB/25/38: questo componente integra un cestello di filtraggio addizionale in metallo con maglia da 800µ, progettato per essere completamente estraibile agevolando così i cicli di pulizia e manutenzione. Infine, la configurazione FSB/25 BM è destinata a montaggi fuori standard e viene fornita di serie con una pratica piastra di supporto laterale in alluminio.

Sistemi di Installazione e Montaggio

I metodi di montaggio del Tappo di Riempimento Miselli Serie FSB sono ingegnerizzati per offrire solidità e flessibilità d’impiego. L’installazione di base avviene mediante una flangia forata, fissata con sei viti di montaggio M5, e sfrutta un rapido sistema di attacco a baionetta. Nelle applicazioni industriali dove non è tecnicamente possibile o strutturalmente desiderabile eseguire la foratura del serbatoio, subentra il modello FSB/25SD. Questa declinazione tecnica si distingue per una flangia a saldare completamente priva di fori, permettendo un fissaggio definitivo e senza perdite direttamente sulla carpenteria metallica del serbatoio.

Specifiche e Prestazioni Fluidodinamiche

Questi accessori metallici risultano essenziali per il rigoroso controllo della contaminazione e la gestione dell’aria all’interno dei circuiti idraulici. Le capacità di flusso d’aria sono dimensionate per supportare differenti taglie di pompe oleodinamiche, coprendo un range che parte dai 120 Lt/min del modello base FSB/05 per arrivare ai 600 Lt/min dichiarati in tabella per le varianti maggiori come FSB/25, FSB/25/L, FSB/25150/, FSB/25SD e FSB/25/38. L’unione tra l’acciaio cromato e le soluzioni filtranti in poliuretano garantisce un’affidabilità di lungo periodo.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Riempimento Miselli Serie FSB
