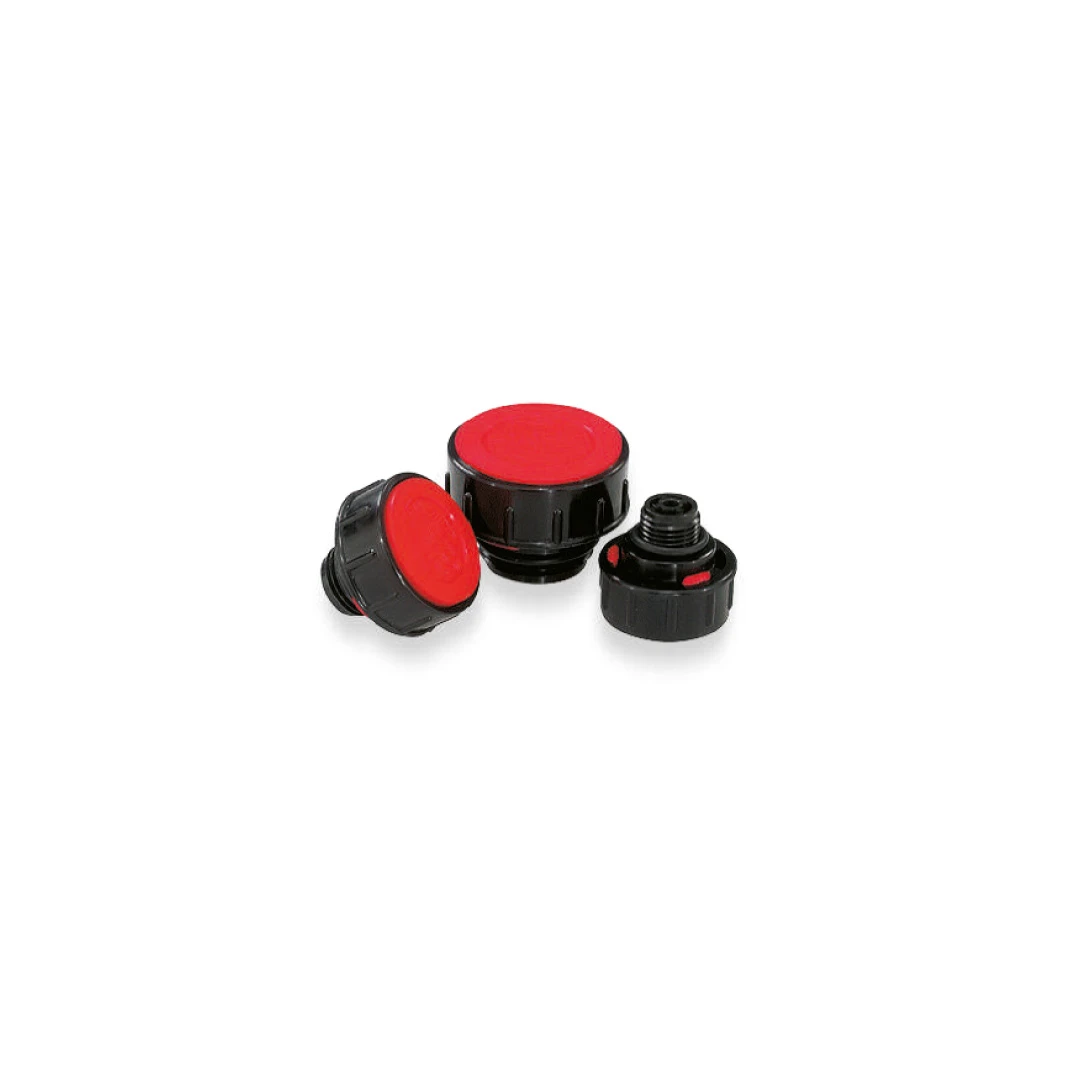

Tappo di Sfiato Miselli Serie TMD – TMDF

Descrizione

Il Tappo di Sfiato Miselli Serie TMD – TMDF è un componente essenziale per i sistemi oleodinamici, costruito interamente in materiale termoplastico, specificamente in Poliammide 66. Questa scelta ingegneristica conferisce al tappo un’ottima resistenza meccanica, una stabilità dimensionale prolungata nel tempo e un’elevata resistenza agli urti. Dal punto di vista termico, il componente è progettato per operare in un range di temperatura estremamente versatile, compreso tra -30°C e +100°C.

La struttura esterna presenta una testa cilindrica dotata di lobi verticali. Questa particolare conformazione assicura una presa ergonomica e sicura, facilitando le operazioni di serraggio manuale da parte dei tecnici installatori. La tenuta idraulica è garantita da una guarnizione O-Ring realizzata in gomma antiolio con durezza 70 Shore, la quale previene efficacemente le perdite e i trafilamenti alla base del filetto. Esteticamente, la serie standard si presenta con il corpo di colore nero e un coperchio rosso sul quale sono impressi il simbolo grafico di carico olio e la dicitura standard OIL.

Principio di Funzionamento e Portata d’Aria

I tappi appartenenti alle serie TMD e TMDF garantiscono un’ampia portata d’aria all’interno dei sistemi fluidici. Il flusso aerodinamico attraversa quattro sezioni di sfiato collocate strategicamente sotto il filetto e altre sei sezioni posizionate al di sotto dell’impugnatura. Questa architettura costruttiva consente l’ingresso e la fuoriuscita rapida di ingenti volumi d’aria, compensando in modo ottimale le variazioni di livello e di volume del fluido all’interno del sistema idraulico.

Varianti e Sistemi di Filtrazione

La gamma si articola in diverse versioni per soddisfare specifiche esigenze operative. Il modello base TMD è la soluzione standard per sfiato semplice, priva di elementi filtranti interni. La variante TMDF incorpora invece un filtro aria integrato in schiuma di poliuretano reticolato a base poliestere (PPI 60). Questa soluzione risulta indispensabile qualora l’impianto operi in ambienti industriali con elevate concentrazioni di polvere ambientale. Le operazioni di manutenzione sono notevolmente agevolate dalla possibilità di rimuovere rapidamente il filtro per la pulizia o la sostituzione, semplicemente estraendo in modalità manuale il coperchio rosso superiore.

Per le applicazioni idrauliche più critiche è resa disponibile la versione TMDF/BR. Questo modello adotta un filtro aria di tipo metallico in bronzo sinterizzato con un grado di filtrazione indicativo di 30 micron. Il setto filtrante in bronzo permette il regolare passaggio del flusso d’aria ma, avendo la caratteristica di non imbeversi a contatto con il fluido, ostacola fisicamente la fuoriuscita del lubrificante verso l’esterno.

Applicazioni e Settori

Il campo di impiego primario comprende centraline oleodinamiche e serbatoi che contengono liquidi soggetti a variazioni repentine di volume. Il modello TMD standard è indicato dove è richiesto il richiamo o la fuoriuscita di grandi volumi d’aria, purché il tappo non sia esposto a spruzzi diretti di olio. Al contrario, la variante TMDF/BR è la scelta tecnica consigliata per quelle applicazioni in cui lo sfiato subisce forti e continui spruzzi di fluido, una condizione che si verifica tipicamente durante le fasi di avviamento dei macchinari quando l’olio presenta ancora un’elevata densità a freddo.

Sono disponibili diverse misure di filettatura, che spaziano dalle connessioni standard Gas (da G3/8 a G1 1/2) alle filettature metriche (da M14x1.5 a M22x1.5). Ulteriori opzioni di personalizzazione su richiesta includono coperchi di colore giallo con diciture GASOIL o DIESEL per le versioni 114-112, e la possibilità di implementare filettature coniche NPT (nelle misure da 1/4″ a 1″) per specifiche architetture di assemblaggio.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Sfiato Miselli Serie TMD – TMDF
