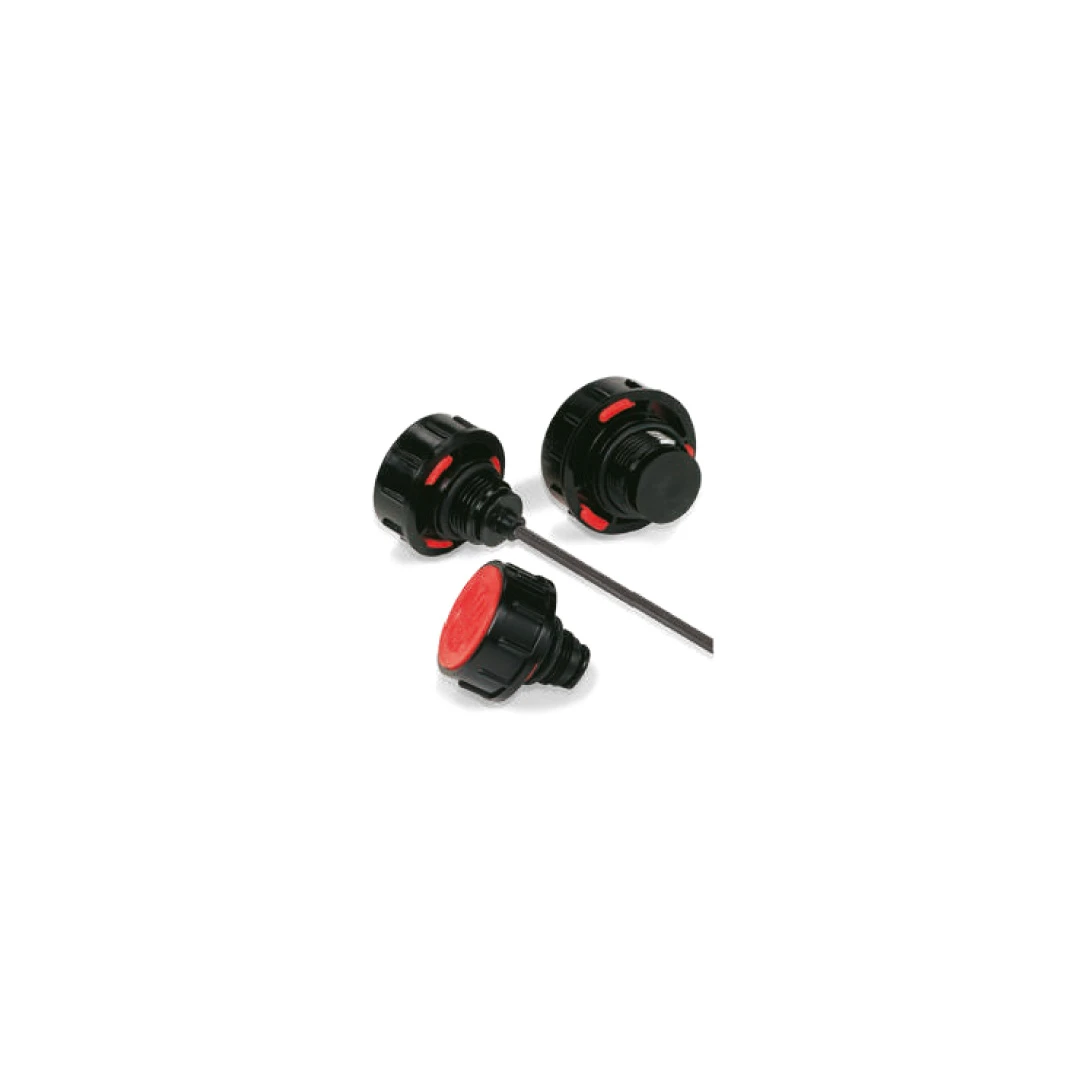

Tappo di Sfiato Miselli Serie TMDF-AL – TMDFA-AL

Descrizione

Il Tappo di Sfiato Miselli Serie TMDF-AL – TMDFA-AL rappresenta una soluzione tecnica per le operazioni di riempimento e sfiato nei sistemi oleodinamici. Il design del componente è stato ottimizzato per facilitare l’interazione manuale dell’operatore: l’impugnatura è di forma cilindrica ed è provvista di lobi verticali, una geometria specificamente studiata per favorire e massimizzare la presa durante le fasi di serraggio manuale. A livello visivo, il corpo principale del tappo è realizzato in colore nero, mentre il coperchio superiore è di colore rosso. Quest’ultimo riporta in modo chiaro la simbologia standard per il “carico olio” e l’incisione con la dicitura “OIL”, garantendo una rapida identificazione della funzione all’interno del circuito idraulico. La serie si divide in due configurazioni principali: la versione TMDF/AL, che funge da tappo di sfiato standard con aletta e filtro, e la versione TMDFA/AL, che integra in aggiunta un’asta per il controllo diretto del fluido.

Materiali Costruttivi e Resistenze Meccaniche

La costruzione di questo elemento oleodinamico si basa sull’impiego di materiali termoplastici, nello specifico la Poliammide 66. Questa scelta costruttiva conferisce al prodotto un’ottima resistenza meccanica, rendendolo idoneo a operare in condizioni termiche gravose. Le specifiche indicano una tenuta operativa garantita in un range di temperature estremamente ampio, che spazia dalle basse temperature di -30°C fino a picchi di elevato calore di +100°C. Oltre alla tolleranza termica, la Poliammide 66 assicura al componente una notevole stabilità dimensionale nel tempo e un’elevata resistenza agli urti. Per quanto concerne la tenuta idraulica, il tappo fa affidamento su una guarnizione O-Ring realizzata in NBR antiolio con durezza 70 shore, un materiale che previene le perdite e resiste al contatto prolungato con gli oli.

Sistema di Filtrazione dell’Aria

Il controllo della contaminazione atmosferica è gestito da un elemento filtrante integrato. Il filtro dell’aria è costituito da una schiuma di poliuretano reticolato a base poliestere. Il grado di filtrazione è classificato come PPI 60, offrendo una barriera contro l’ingresso di particelle nel serbatoio durante i cicli di sfiato del sistema. Per i dati specifici relativi alla portata d’aria massima consentita dal componente, le specifiche tecniche rimandano al contatto diretto con l’ufficio tecnico.

Il Sistema di Protezione con Aletta Frangiolio

La caratteristica ingegneristica distintiva di questa linea, che la differenzia dalle precedenti serie TMDF/TMDFA, è l’introduzione di un’aletta frangiolio. Questo elemento di protezione è posizionato direttamente al di sotto del filetto. La sua funzione primaria è quella di creare una barriera meccanica in grado di proteggere lo sfiato dall’impatto di occasionali spruzzi di olio. Tale protezione risulta fondamentale per mantenere la piena efficienza del componente sia durante il normale funzionamento della macchina, sia per prevenire anomalie derivanti dai movimenti del fluido durante le fasi di trasporto dell’impianto.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Sfiato Miselli Serie TMDF-AL – TMDFA-AL
