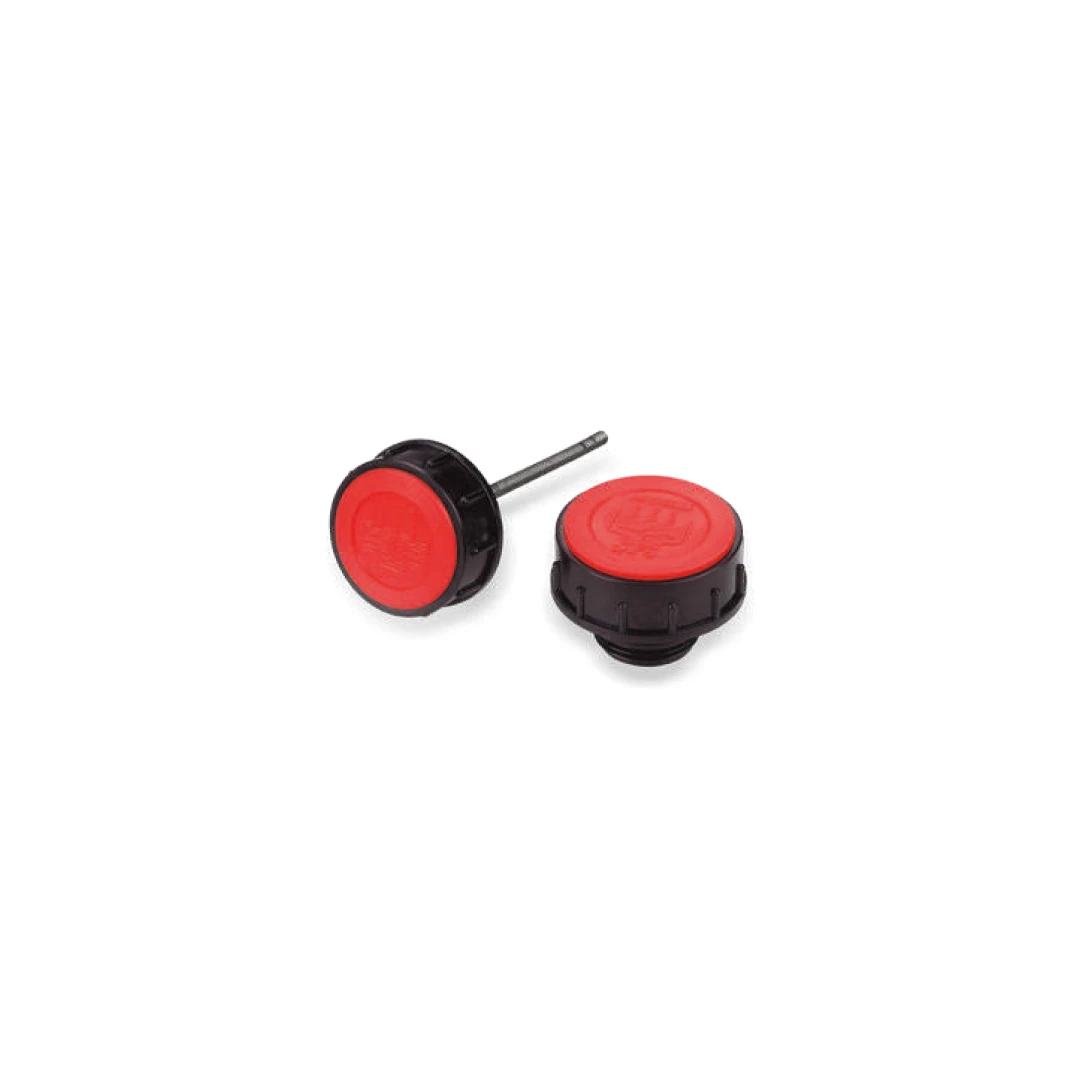

Il Tappo di Sfiato Miselli Serie TMDV – TMDAV è progettato per lo sfiato unidirezionale in sistemi oleodinamici. Realizzato in termoplastica ad alta resistenza meccanica (da -30°C a +100°C), integra una valvola tarata a 0,30 bar che previene contaminazioni esterne e fuoriuscite di fluido. Dotato di O-Ring in gomma antiolio, assicura una tenuta eccellente. La variante TMDAV include un’astina di livello in acciaio. Ottimale per compressori, riduttori e moltiplicatori.
Il Tappo di Sfiato Miselli Serie TMDV – TMDAV rappresenta un componente essenziale per la corretta gestione e il controllo della contaminazione dei fluidi nei sistemi oleodinamici in pressione. Questo tappo di riempimento e sfiato è sviluppato specificamente per le applicazioni che necessitano di uno scarico dell’aria unidirezionale in presenza di una sovrapressione interna.
Il design del componente prevede una testa cilindrica dotata di lobi verticali, una geometria ingegnerizzata per favorire e agevolare le operazioni di serraggio manuale da parte degli operatori. Dal punto di vista visivo e funzionale, l’intera serie viene fornita con un corpo di colore nero e un coperchio rosso su cui è stampato il simbolo grafico della “valvola”, garantendo un’identificazione rapida della funzione del componente all’interno dell’impianto.
L’affidabilità del Tappo di Sfiato Miselli Serie TMDV – TMDAV deriva dall’impiego di materiali di alta qualità. Il corpo è realizzato in un materiale termoplastico avanzato che conferisce al componente un’ottima resistenza meccanica, un’elevata stabilità dimensionale e una notevole resistenza agli urti. Queste caratteristiche strutturali permettono al tappo di operare in modo continuo e sicuro in un ampio range di temperature, coprendo un intervallo termico che va da -30°C fino a +100°C.
Per garantire la massima tenuta idraulica ed evitare trafilamenti, il tappo è equipaggiato di serie con una guarnizione O-Ring realizzata in gomma sintetica antiolio con durezza 70 Shore. Questa scelta materica assicura compatibilità e durabilità in presenza dei comuni fluidi oleodinamici.
Il nucleo funzionale di questi tappi risiede nella valvola unidirezionale di ritegno integrata. Questa valvola, la cui azione è regolata meccanicamente da una molla, è tarata di serie a circa 0,30 bar. Il suo intervento permette lo sfiato dell’aria in uscita durante i cicli di lavoro che generano pressione, ma allo stesso tempo blocca ermeticamente il sistema nella direzione opposta. In questo modo si evita categoricamente l’entrata di impurità, polvere o agenti contaminanti all’interno del serbatoio e, contestualmente, si impedisce la fuoriuscita di spruzzi di olio verso l’ambiente esterno. Le prestazioni ottimali di questa valvola sono subordinate alle specifiche condizioni di lavoro, al tipo e alla quantità di olio utilizzato nell’impianto. Per requisiti di sistema differenti, è disponibile su richiesta una valvola alternativa con molla tarata a circa 0,10 bar.
Mentre la serie TMDV assolve le funzioni di sfiato e chiusura, la serie TMDAV aggiunge una funzionalità di monitoraggio dei fluidi. Il modello TMDAV viene infatti fornito provvisto di un’astina di livello integrata, realizzata in acciaio fosfatato grigio. L’astina ha una sezione tonda con un diametro variabile tra i 4 e i 5 mm, a seconda dello specifico modello scelto, ed è fornita con una lunghezza standard di 200 mm. Per necessità di misurazione specifiche, e per quantitativi minimi di ordinazione pari a 250 pezzi, il costruttore offre la possibilità di fornire astine con lunghezze personalizzate e provviste di tacche incise per il controllo del livello minimo e massimo del fluido.
La flessibilità di installazione è garantita da un’ampia gamma di filettature disponibili, che spaziano dalle versioni Gas (da G3/8″ a G1 1/4″) alle versioni Metriche (da M14x1,5 fino a M22x1,5) per potersi adattare a qualsiasi blocco o serbatoio. Grazie alle sue specifiche di sicurezza e tenuta, questo componente è fortemente consigliato per l’installazione su macchinari industriali operanti in contesti gravosi, con particolare riferimento all’applicazione su compressori, riduttori di velocità, moltiplicatori e organi di trasmissione in genere.
Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Sfiato Miselli Serie TMDV – TMDAV
| Caratteristica | Valore |
|---|---|
| Materiale Corpo | Termoplastico (stabilità dimensionale, resistenza agli urti) |
| Temperature di Esercizio | Da -30°C a +100°C |
| Guarnizione di Tenuta | O-Ring in gomma sintetica antiolio 70 Shore |
| Tipologia di Valvola | Unidirezionale di ritegno (sfiato aria in uscita) |
| Taratura Valvola Standard | Circa 0,30 bar (Molla) |
| Taratura Valvola Opzionale | Circa 0,10 bar |
| Colorazione Standard | Corpo nero, coperchio rosso con simbolo grafico valvola |
| Astina di Livello (Solo Serie TMDAV) | Acciaio fosfatato grigio, sezione tonda (Ø 4-5 mm), L = 200 mm standard |
| Applicazioni Consigliate | Compressori, riduttori, moltiplicatori, organi di trasmissione |
| Filettature Disponibili | Gas (G3/8″ – G1 1/4″) / Metriche (M14x1,5 – M22x1,5) |
