Tappo di Sfiato Miselli Serie TSF – TSAF

Descrizione

Il Tappo di Sfiato Miselli Serie TSF – TSAF rappresenta una soluzione tecnica avanzata per la gestione dello sfiato e del riempimento nei serbatoi oleodinamici. Realizzati con precisione in materiale termoplastico ad alte prestazioni, specificamente Poliammide 66, questi componenti garantiscono un’eccellente resistenza meccanica e termica, supportando una temperatura massima d’esercizio fino a 100°C. Il design prevede un tappo filettato a testa cilindrica dotato di lobi verticali, una scelta geometrica che assicura una presa ottimale durante le operazioni di serraggio manuale, facilitando gli interventi di manutenzione. L’estetica funzionale standard include un corpo di colore nero abbinato a un coperchio rosso che riporta la dicitura “OIL”, con possibilità di personalizzazione del coperchio a fronte di quantitativi adeguati. La perfetta tenuta idraulica è affidata a una guarnizione dotata di rondella piana realizzata in mescola NBR 70 Shore, studiata per prevenire perdite e trafilamenti indesiderati.

Principio di Funzionamento e Filtrazione Aria

Questi tappi di sfiato sono stati ingegnerizzati con l’obiettivo primario di ottenere un’ottima portata d’aria pur mantenendo dimensioni esterne estremamente contenute. La portata d’aria, accuratamente misurata a una pressione di 50 mbar, assicura la corretta compensazione volumetrica del serbatoio durante i cicli di lavoro. Il sistema di filtrazione dell’aria standard impiega un elemento in schiuma di poliuretano reticolato a base poliestere (classificazione PPI 60), posizionato in modo strategico sotto il coperchio del tappo per intercettare le impurità ambientali.

Modelli e Varianti: Serie BR e TSAF

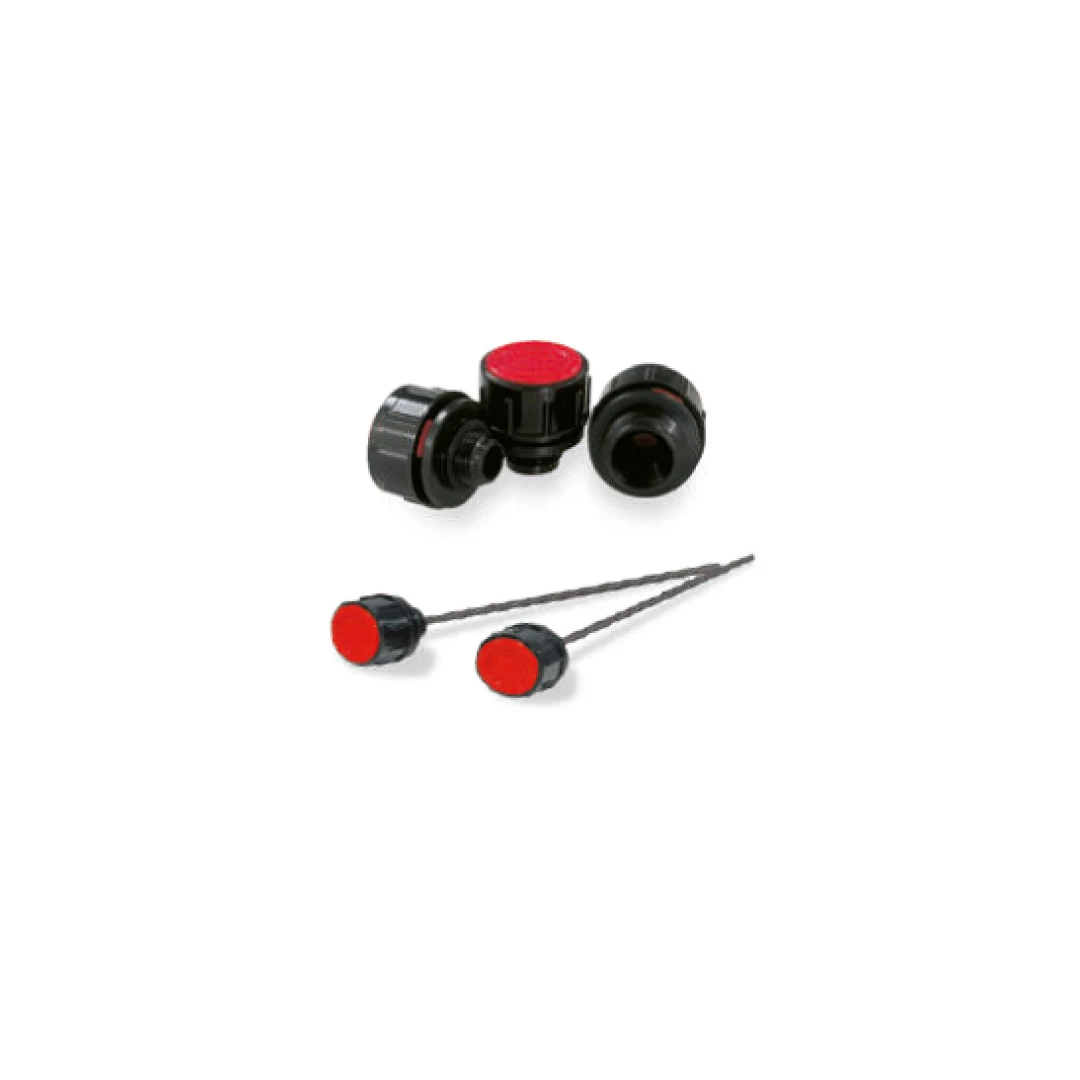

La gamma si declina in diverse configurazioni per rispondere a molteplici esigenze impiantistiche. La serie base TSF fornisce la funzione combinata di tappo di sfiato con filtro integrato. Per le necessità di monitoraggio diretto del livello del fluido, il modello TSAF integra un’astina di livello realizzata in acciaio fosfatato. Questa astina possiede una sezione tonda da 4 mm e una lunghezza standard di 196 mm. Per commesse superiori ai 250 pezzi, l’astina risulta personalizzabile con lunghezze differenti e con l’incisione delle tacche di livello minimo e massimo. Oltre alle versioni standard, l’offerta include le varianti TSF/BR e TSAF/BR, caratterizzate dall’impiego di un filtro aria in bronzo sinterizzato con un grado indicativo di filtrazione pari a 30μ. Per quanto concerne i collegamenti al serbatoio, i componenti sono disponibili con filettature standard e, su specifica richiesta, sono fornibili anche con filettatura conica Americana NPT.

Applicazioni Specifiche e Settori di Impiego

L’utilizzo delle varianti dotate di filtro in bronzo sinterizzato è fortemente raccomandato in tutte quelle applicazioni oleodinamiche critiche dove lo sfiato risulta soggetto a forti spruzzi di olio. Questa severa condizione operativa si verifica frequentemente durante la fase di avviamento dei macchinari, in particolar modo quando l’olio idraulico si presenta ancora molto denso a causa delle basse temperature ambientali o di inattività. In questi specifici scenari, l’elemento filtrante in bronzo sinterizzato assicura il libero passaggio del flusso d’aria necessario per lo sfiato e, contemporaneamente, ostacola in modo efficace le fuoriuscite accidentali di olio. Un vantaggio tecnico fondamentale di questa soluzione risiede nel fatto che il filtro in bronzo non rimane imbevuto quando entra a diretto contatto con il fluido, garantendo così prestazioni di sfiato costanti nel tempo ed evitando occlusioni premature del componente.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Sfiato Miselli Serie TSF – TSAF
