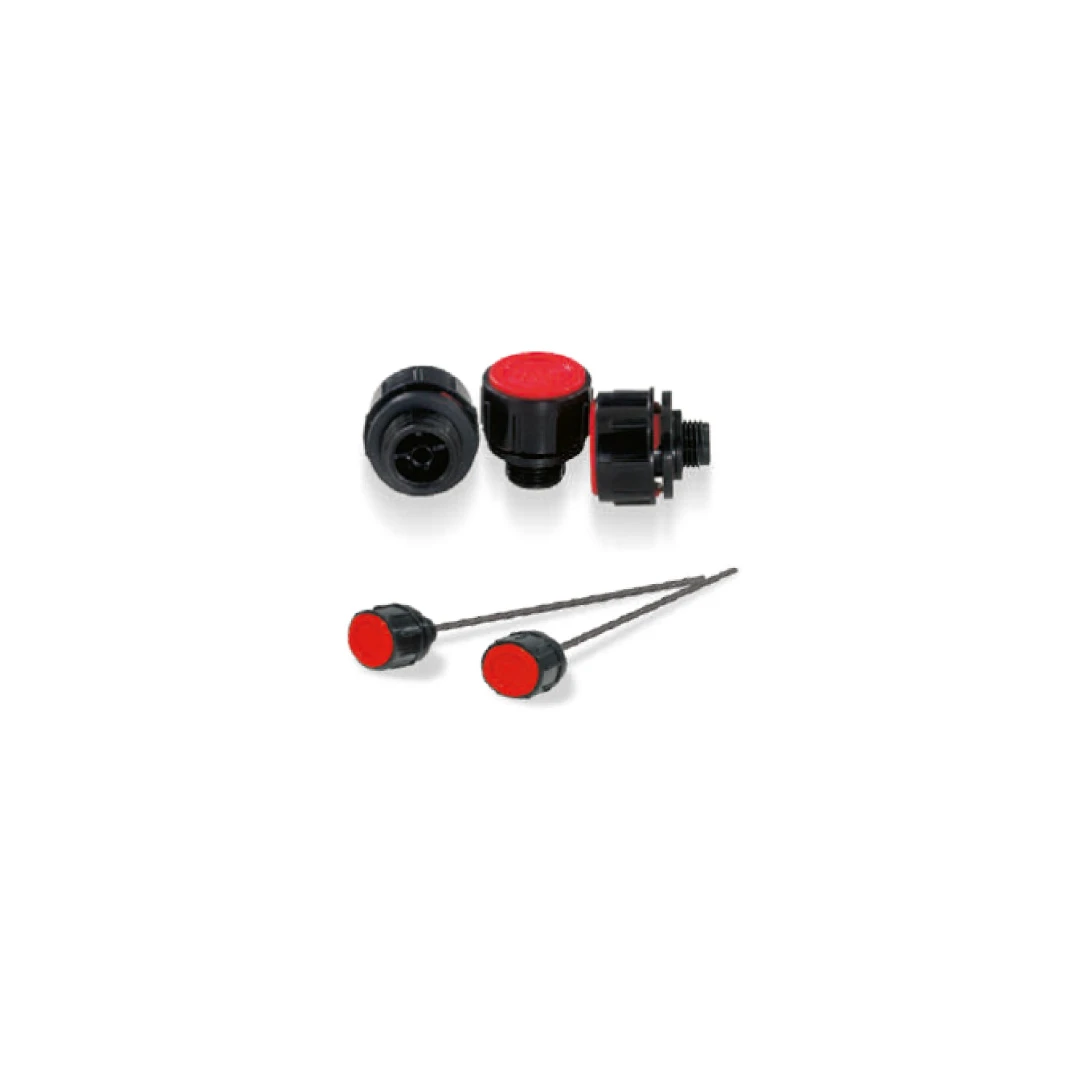

Il Tappo di Sfiato Miselli Serie TSV – TSAV è progettato per applicazioni oleodinamiche che richiedono lo scarico d’aria in sovrapressione. Realizzato in Poliammide 66 ad alta resistenza, sopporta temperature fino a 100°C. È dotato di una valvola unidirezionale tarata a 0,25 bar che previene l’ingresso di impurità e la fuoriuscita di fluido. Disponibile nella versione TSV standard o TSAV con astina di livello in acciaio, è ideale per riduttori, moltiplicatori e organi di trasmissione.
Il Tappo di Sfiato Miselli Serie TSV – TSAV rappresenta una soluzione affidabile per la gestione della sovrapressione nei sistemi oleodinamici e meccanici. Progettato per garantire la massima efficienza operativa, questo componente è essenziale laddove sia richiesto uno scarico d’aria verso l’esterno in presenza di una pressione interna superiore ai valori atmosferici. La serie si distingue per una testa cilindrica dotata di lobi verticali, i quali assicurano una presa ottimale per un serraggio manuale rapido e sicuro senza l’impiego di utensili speciali.
La gamma si articola in due versioni principali, studiate per soddisfare diverse esigenze di monitoraggio e sfiato dei serbatoi:
Modello TSV: Funge esclusivamente da tappo filettato di riempimento e sfiato con valvola integrata.
Modello TSAV: Integra le funzionalità della valvola di sfiato con una pratica astina di livello. L’astina fornita di serie è realizzata in acciaio fosfatato grigio con una sezione tonda di 4 mm. A richiesta, e per quantitativi minimi di 250 pezzi, è possibile fornire astine di misure differenti personalizzate con tacche di livello minimo e massimo.
Il core tecnico del sistema risiede nella sua valvola unidirezionale, la cui azione è regolata da una molla di precisione tarata a circa 0,25 bar. Questa specifica taratura permette lo sfiato controllato dei gas in eccesso, prevenendo danni o sovrapressioni strutturali. Al contempo, il meccanismo della valvola isola l’ambiente interno, evitando in modo efficace l’entrata di impurità contaminanti e impedendo la fuoriuscita di spruzzi di olio verso l’esterno, compatibilmente con le condizioni di lavoro specifiche e la tipologia di fluido utilizzato.
I componenti della serie sono realizzati in materiale termoplastico ad alte prestazioni, nello specifico Poliammide 66, che garantisce eccellente stabilità strutturale fino a una temperatura massima di esercizio di 100°C. Dal punto di vista funzionale e identificativo, i tappi sono forniti di serie con il corpo principale di colore nero e un coperchio rosso ad alta visibilità che riporta il simbolo grafico di “valvola”. La tenuta idraulica è assicurata da una guarnizione dotata di rondella piana realizzata in NBR 70 Shore. Su specifica richiesta in fase di ordinazione, è possibile equipaggiare il tappo con un anello O-Ring, anch’esso stampato in NBR 70 Shore.
L’applicazione di questa serie di tappi di sfiato è caldamente consigliata per la protezione, la ventilazione e il corretto funzionamento di riduttori, variatori, moltiplicatori, scatole di ingranaggi e organi di trasmissione in genere. I modelli sono progettati e resi disponibili con le seguenti filettature standard (Gas):
G1/4 (Codici di riferimento: TSV/14, TSAV/14).
G3/8 (Codici di riferimento: TSV/38, TSAV/38).
G1/2 (Codici di riferimento: TSV/12, TSAV/12).
Oltre alle configurazioni standard previste a catalogo, la linea offre diverse possibilità di adattamento ai requisiti specifici di sistema. Per quantitativi adeguati, è possibile richiedere la personalizzazione grafica del coperchio superiore rosso. Inoltre, l’adattabilità internazionale delle connessioni idrauliche è garantita dalla disponibilità, su richiesta, di componenti dotati di filettatura conica americana NPT in alternativa alle filettature Gas fornite di serie.
Tabella tecnica riepilogativa
Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Sfiato Miselli Serie TSV – TSAV
| Caratteristica | Valore |
|---|---|
| Modelli Disponibili | TSV (Sfiato con valvola) / TSAV (Sfiato con valvola e astina) |
| Materiale Corpo e Coperchio | Termoplastico (Poliammide 66) |
| Temperatura Massima di Esercizio | 100°C |
| Taratura Molla Valvola | Circa 0,25 bar |
| Materiale Guarnizione | NBR 70 Shore (Rondella piana standard, O-Ring a richiesta) |
| Specifiche Astina di Livello (Serie TSAV) | Acciaio fosfatato grigio, sezione tonda 4 mm |
| Filettature Standard | G1/4, G3/8, G1/2 |
| Filettature a Richiesta | Conica Americana NPT |
| Applicazioni Consigliate | Riduttori, variatori, moltiplicatori, scatole ingranaggi, organi trasmissione |
