Tappo di Riempimento e Sfiato Miselli Serie TA

Descrizione

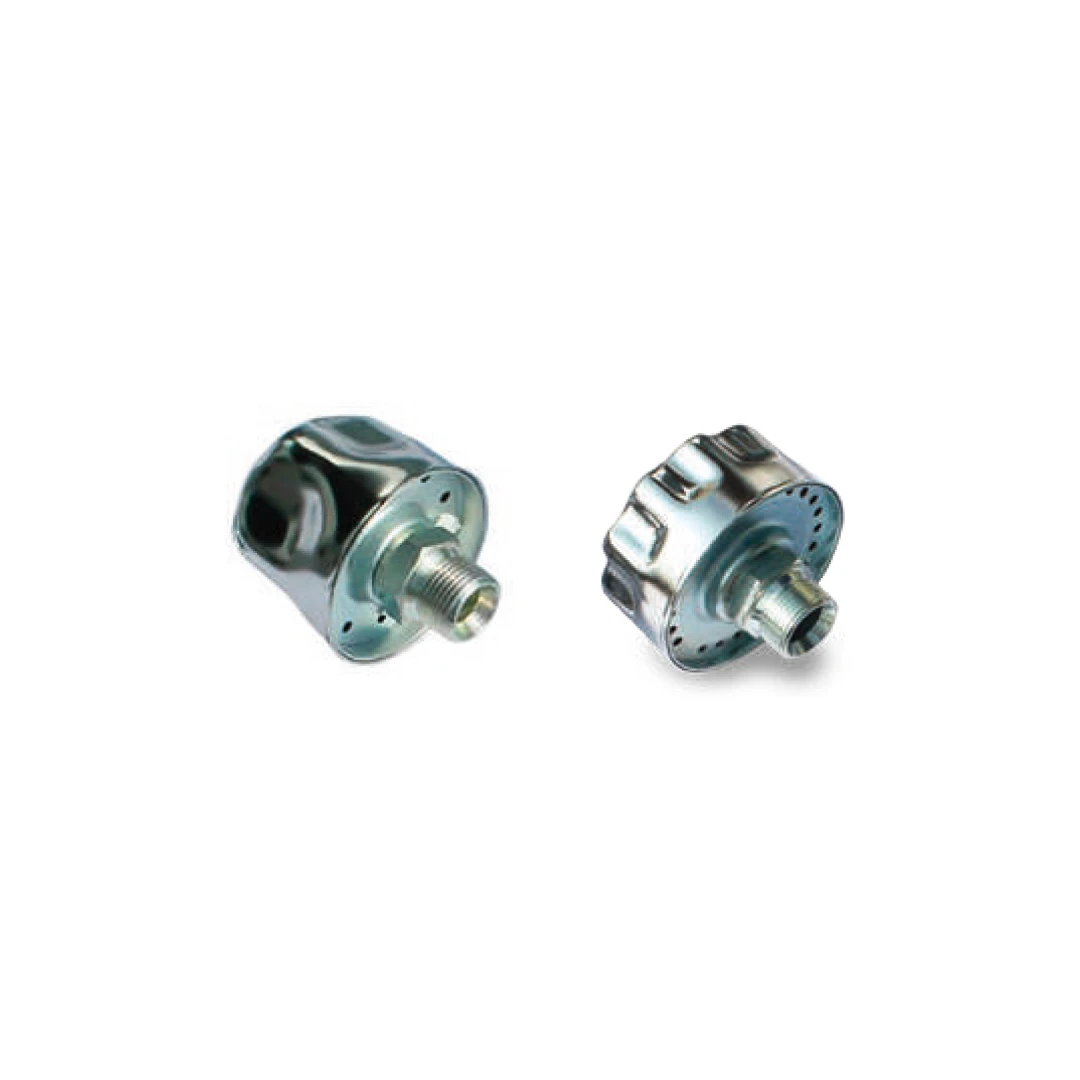

La struttura principale del Tappo di Riempimento e Sfiato Miselli Serie TA è realizzata integralmente in acciaio zincato, un materiale che conferisce un’elevata robustezza strutturale al componente. A protezione e completamento della parte superiore del dispositivo, è presente un coperchio dotato di una superficie cromata, che garantisce un’eccellente resistenza e una finitura tecnica di alta qualità. Il sistema di fissaggio previsto per l’installazione sul serbatoio è di tipo avvitato. Questa tipologia di montaggio avvitato è compatibile con un’ampia gamma di filettature, partendo da connessioni con diametro G.1/4″ fino ad arrivare a connessioni di diametro G.1″, offrendo un’ampia versatilità per l’integrazione su macchinari e impianti oleodinamici di differenti dimensioni.

Principio di Funzionamento e Sistema di Filtrazione

La funzione primaria del dispositivo è quella di consentire lo scambio e la filtrazione dell’aria in ingresso e in uscita, mediando la comunicazione volumetrica tra il serbatoio oleodinamico e l’ambiente esterno. Per assicurare la massima protezione del fluido operativo dalla contaminazione particellare, la Serie TA è equipaggiata con un filtro aria interno. L’elemento filtrante è costituito da poliuretano espanso. Il grado di filtrazione standard offerto da questo elemento è pari a 40 microns, in grado di bloccare efficacemente le impurità atmosferiche. Per applicazioni che richiedono un livello di pulizia ancora più stringente, è disponibile a richiesta una variante dell’elemento filtrante con un grado di filtrazione più fine, pari a 10 microns.

Specifiche di Portata d’Aria e Prestazioni

Un parametro critico per la corretta selezione del tappo è la portata d’aria, indicata con la lettera P nelle specifiche tecniche. I valori di portata d’aria nominale espressi in litri al minuto (Lt/min.) sono stati accuratamente misurati e rilevati applicando una pressione immessa di riferimento pari a 50 mbar. La gamma si divide in due categorie dimensionali principali, identificate dal diametro del coperchio (D1). Per i modelli con diametro D1 pari a 46 mm (varianti TA4046-14, TA4046-38, TA4046-12 e TA4046-34), la portata d’aria garantita varia in base alla filettatura. Nello specifico, si registra una portata di 130 Lt/min. per il filetto G1/4, 168 Lt/min. per il filetto G3/8, con un picco di 175 Lt/min. per la versione G1/2 e 170 Lt/min. per la connessione G3/4. Per i modelli di dimensioni maggiori, caratterizzati da un diametro esterno D1 di 80 mm (varianti TA4080-12, TA4080-34 e TA4080-1), le capacità di sfiato sono significativamente superiori. In questa configurazione, la portata d’aria raggiunge i 670 Lt/min. per l’attacco G1/2, e si attesta a 680 Lt/min. sia per la versione con filetto G3/4 che per quella massima con filetto G1.

Varianti Dimensionali e Pesi

L’intera serie offre un’ampia scelta in termini di dimensioni geometriche e ingombri. L’altezza totale (H1) varia da un minimo di 52 mm nel modello più compatto (TA4046-14) fino a un massimo di 74 mm nel modello di punta (TA4080-1). Il montaggio è agevolato dalle dimensioni della chiave (Ch) per il serraggio, che partono da 17 mm per i modelli più piccoli fino a raggiungere i 36 mm. Il peso del componente riflette la sua struttura metallica: i modelli della serie da 46 mm presentano un peso che oscilla tra i 60 grammi e i 120 grammi. Passando alle varianti con diametro di 80 mm, il peso complessivo incrementa, partendo da 200 grammi per il modello TA4080-12 fino ad arrivare a 300 grammi per la variante TA4080-1.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappo di Riempimento e Sfiato Miselli Serie TA
